Параллельная работа дизель-генераторной установки

Значение Параллельная работа дизель-генераторной установки

I. Основные принципы параллельной работы дизель-генераторных установок

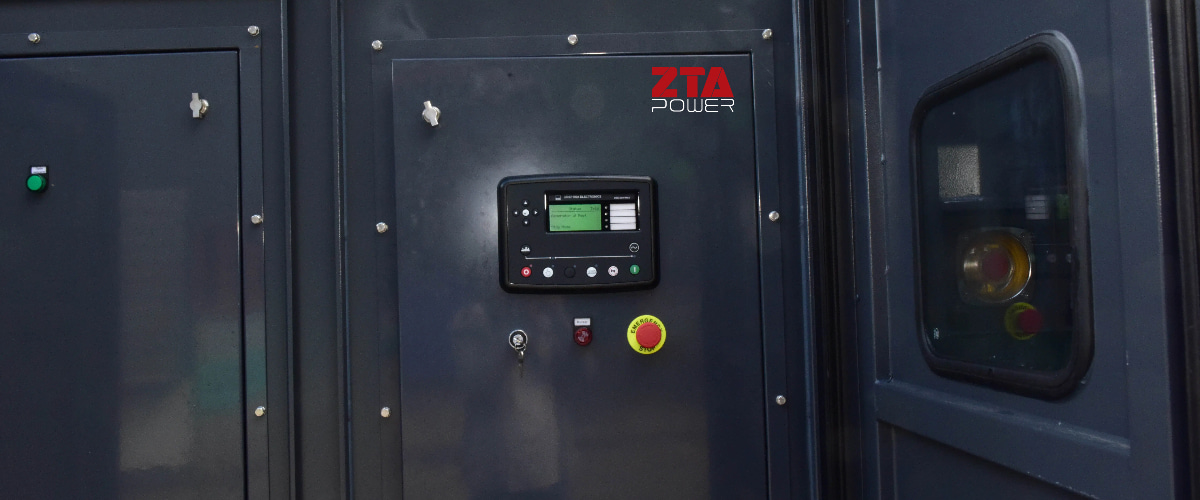

У К Д е е п с е а 8 6 1 0

Суть параллельной работы заключается в использовании контроллера синхронизации для обеспечения согласованности выходного напряжения, частоты и фазового угла нескольких генераторных установок, что позволяет безопасно подключать их к одной системе шин. Ключевые технологии включают в себя:

Синхронизация напряжения: перед параллельной работой необходимо отрегулировать отклонение выходного напряжения каждого блока в пределах ±0,5% (согласно стандартам IEEE 1547). Несоблюдение этого требования может привести к возникновению блуждающих токов, которые могут повредить оборудование.

Синхронизация частот: разница частот должна контролироваться в пределах ±0,1 Гц, что обычно достигается с помощью электронных регуляторов скорости, которые регулируют скорость дизельного двигателя в режиме реального времени.

Синхронизация фазового угла: Разность фаз должна быть менее ±5°, что достигается путем точного согласования с помощью устройств обнаружения синхронизации (таких как синхроноскопы или автоматические параллельные модули).
Например, при параллельной работе двух блоков мощностью 500 кВт общая выходная мощность может достигать 1000 кВт. Однако погрешность распределения нагрузки между двумя блоками должна быть ≤5% (согласно GB/T 2820.5-2009) для предотвращения перегрузки одного блока.

II. Технические условия и порядок эксплуатации при параллельной работе

Требования к оборудованию:

Генераторные установки должны быть оснащены панелью параллельного включения (включая синхронизаторы и модули распределения нагрузки);

Система шин должна соответствовать требованиям по току короткого замыкания, как правило, с запасом 20% (согласно стандартам МЭК 61439).

Оперативные шаги:

Проверка перед синхронизацией: убедитесь в нормальном давлении масла и температуре воды для всех агрегатов, а также в постоянном напряжении холостого хода;

Синхронизированное включение: в ручном режиме включите выключатель в момент совпадения фаз, наблюдаемый с помощью синхроноскопа, или в автоматическом режиме позвольте контроллеру завершить процесс;

Распределение нагрузки: После параллельного подключения сбалансируйте распределение нагрузки с помощью регуляторов активной/реактивной мощности.

III. Сценарии применения и преимущества параллельной работы

Типичные сценарии:

Центры обработки данных: конфигурация с резервированием N+1 обеспечивает бесперебойное переключение в случае отказа одного устройства;

Судовые энергетические системы: несколько агрегатов запускаются и останавливаются динамически в зависимости от нагрузки, что позволяет экономить топливо (фактические испытания показывают снижение расхода топлива на 15–20 %).

Сравнение с работой одного блока:

Повышенная надежность: параллельная система может поддерживать более 70% нагрузки даже в случае выхода из строя одного блока;

Экономическая оптимизация: только некоторые агрегаты должны работать в условиях низкой нагрузки, избегая феномена «большая лошадь тянет маленькую телегу».

Точки обслуживания: калибруйте контроллер синхронизации каждые 500 часов и проверяйте сопротивление изоляции кабеля (≥1 МОм).

Параллельная работа дизель-генераторных установок — сложная, но высокоэффективная система. Инженерная задача. Для достижения безопасных, стабильных и экономичных результатов эксплуатации необходимо строгое соблюдение технических условий.
