Генератор 50 Гц против 60 Гц: как выбрать правильную частоту?

Практическое руководство для проектировщиков, EPC-подрядчиков и отделов закупок при выборе дизель-генераторной установки или генераторной установки с АВР.

При выборе резервного или основного источника питания одним из первых — и наиболее часто неправильно понимаемых — решений является выбор электрической частоты. Выбор между 50 Гц или 60 Гц определяет скорость вращения двигателя, обмотку генератора, стандарт напряжения и, в конечном итоге, то, какая дизель-генераторная установка подходит для вашего объекта. В этой статье объясняется разница и показано, как сделать правильный выбор до совершения покупки.

1. Что на самом деле означают 50 Гц / 60 Гц?

Частота — это количество циклов переменного тока в секунду. Генераторная установка 50 Гц выдает 50 циклов в секунду; генераторная установка 60 Гц выдает 60. Для стандартного 4-полюсного генератора частота привязана к скорости вращения двигателя:

• 50 Гц → двигатель работает на скорости 1500 об/мин (синхронная скорость)
• 60 Гц → двигатель работает на скорости 1800 об/мин

Генератор должен иметь соответствующую обмотку, а АВР должен быть откалиброван на целевую частоту. Генератор Stamford с соответствующим АВР Stamford — это наиболее распространенная конфигурация в промышленных дизель-генераторных установках.

2. 50 Гц против 60 Гц: сравнение

3. Как выбрать правильную частоту

3.1 Соответствие вашему местному стандарту энергосети

Самое простое правило: соответствуйте электросети, к которой вы подключаетесь. Если ваш объект в Азии или Африке подключен к сети 50 Гц, выбирайте дизель-генераторную установку 50 Гц. В США или Канаде вам нужна генераторная установка 60 Гц.

3.2 Соответствие вашему подключенному оборудованию

Двигатели, частотно-регулируемые приводы (ЧРП), часы и некоторая электроника чувствительны к частоте. Работа оборудования на 60 Гц при питании 50 Гц вызывает перегрев и неправильную скорость двигателя. Всегда проверяйте паспортную табличку критически важной нагрузки перед заказом.

3.3 Экспортные и комплексные проекты

Для EPC-контрактов и государственных тендеров стандарт страны назначения не подлежит обсуждению. Контейнерный дизельный генератор , созданный для 50 Гц, нельзя просто «переделать» под 60 Гц на месте.

4. Генераторная установка АВР и выбор частоты

Генераторная установка АВР (автоматический ввод резерва) автоматически запускается и принимает нагрузку при сбое электросети, а затем переключается обратно при восстановлении питания. Панель АВР непрерывно контролирует частоту и напряжение, поэтому она должна быть настроена на правильный стандарт 50 Гц или 60 Гц.

Для бесперебойного переключения используйте вашу генераторную установку АВР с автоматическим переключателем ввода резерва (АВР) и сертифицированный контроллер АВР. Линейка генераторных установок АВР ZTA Power объединяет панель АВР, контроллер АВР и генератор Stamford в один протестированный на заводе комплект, доступный в виде дизельного генератора открытого типа или бесшумной дизельной генераторной установки.

5. Частота дизельной генераторной установки и выбор двигателя

Самыми популярными промышленными платформами дизельных генераторных установок являются дизельная генераторная установка Cummins и дизельная генераторная установка Perkins. При мощности 1250 кВА дизельная генераторная установка Cummins на базе двигателя KTA50-G3 является проверенным выбором:

• Версия 50 Гц: KTA50-G3 при 1500 об/мин, 1250 кВА (основная мощность)
• Версия 60 Гц: тот же блок с пониженной мощностью/перенастроенный на 1800 об/мин для рынка Северной Америки

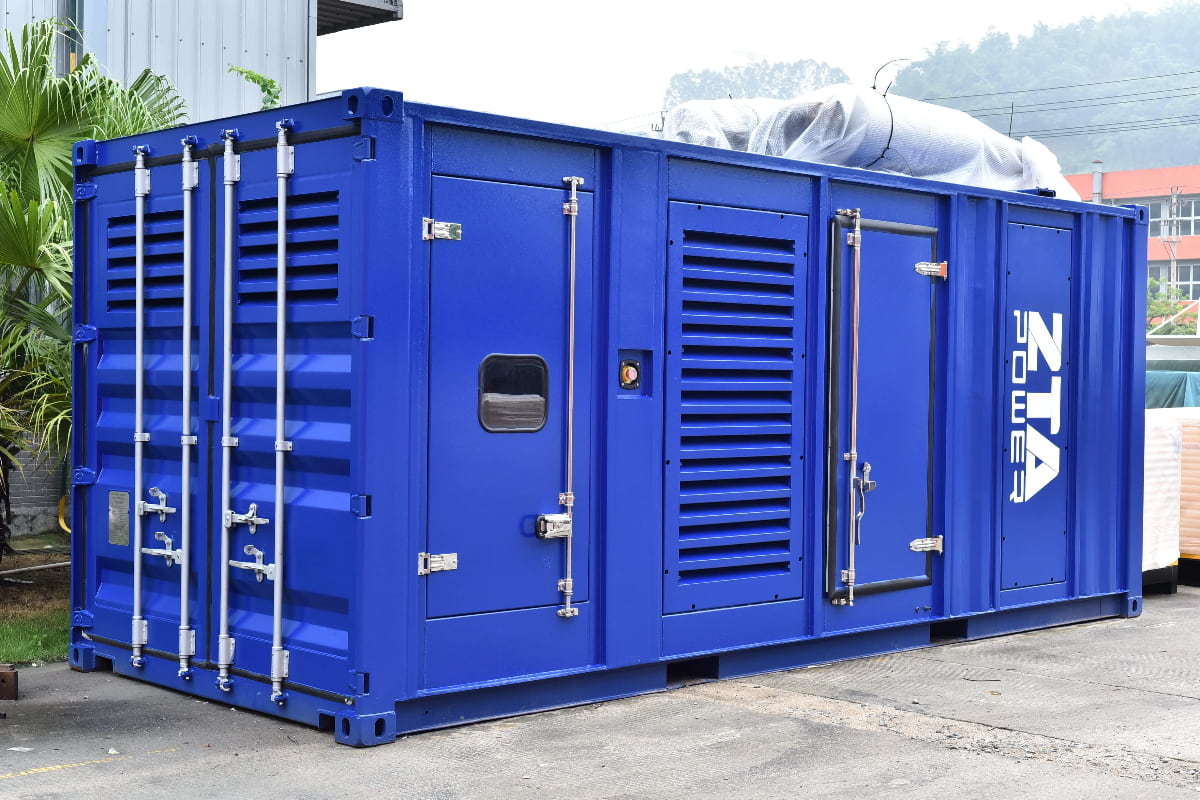

Для объектов, чувствительных к шуму, выбирайте бесшумную дизельную генераторную установку в 20-футовом бесшумном контейнере или более крупном контейнерном дизельном генераторе. Звукоизоляционный кожух генератора снижает уровень шума, сохраняя при этом работу генератора и АРН в пределах номинального допуска по частоте.

6. Часто задаваемые вопросы

В: Может ли генератор 50 Гц работать на частоте 60 Гц?

О: Это можно настроить. Генератор переменного тока намотан на одну частоту, а регулятор оборотов двигателя настроен на одну скорость. Переоборудование требует перемотки генератора и изменения настроек двигателя — это редко бывает экономически выгодным по сравнению с заказом правильного дизель-генераторного агрегата.

В: Влияет ли частота на отклик генераторной установки с АВР?

О: Да. Панель АВР должна определить правильную частоту перед синхронизацией и передачей нагрузки. Несоответствие предотвращает безопасное автоматическое переключение.

В: Что лучше, 50 Гц или 60 Гц?

О: Ни то, ни другое не является «лучшим» — правильный выбор зависит от вашего местоположения и нагрузки. Выбирайте стандарт, который уже используется в вашей сети и оборудовании.

7. Заключение

Выбор между генераторной установкой 50 Гц и 60 Гц — это фундаментальное решение, которое влияет на скорость двигателя, напряжение, конструкцию генератора и работу АВР. Согласуйте параметры с вашей сетью, вашим оборудованием и подтвердите настройки панели АВР и контроллера АВР перед отправкой.
