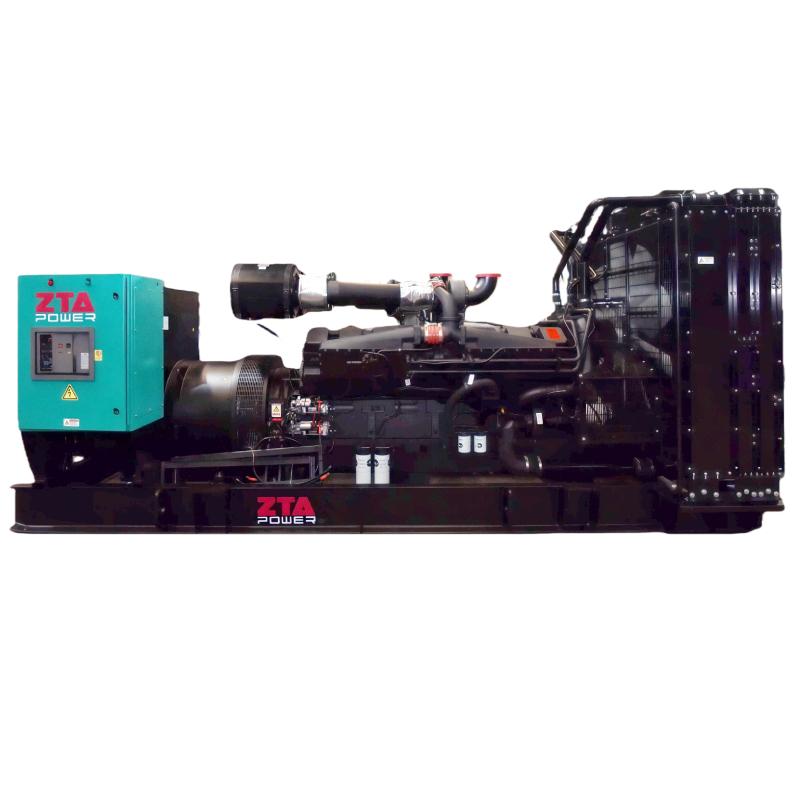

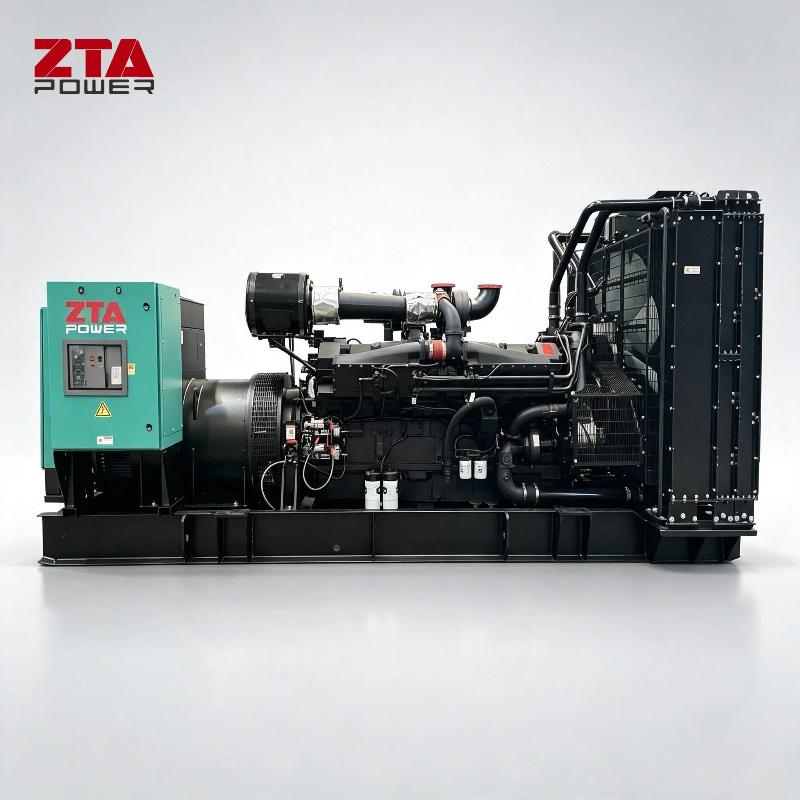

Дизельный генератор Cummins 1000 кВт 1250 кВА KTA50-G3

Эксплуатация при повышенных температурах и высоте:

Двигатель может работать при:

1800 об/мин на высоте до 5000 футов (1500 м) и температуре 104 °F (40 °C) без снижения мощности.

1500 об/мин на высоте до 5000 футов (1500 м) и 104 °F (40 ℃) без снижения мощности.

Для продолжительной работы при условиях выше этих, уменьшите номинал на 4% на каждые 1000 футов (300 м) и 1% на каждые 10°F (2% на каждые 11℃).

Расширенная панель управления

Панель управления Power Command 3.3 (опционально)

Лист спецификаций

Система управления Power Command® — это микропроцессорная система мониторинга, измерения и управления генераторной установкой, разработанная для удовлетворения потребностей современных генераторных установок с приводом от двигателя внутреннего сгорания. Интеграция всех функций управления в единую систему обеспечивает повышенную надежность и производительность по сравнению с традиционными системами управления генераторными установками. Эти системы управления разработаны и испытаны с учётом суровых условий эксплуатации, в которых обычно эксплуатируются генераторные установки.

Описание

Система управления генераторной установкой PowerCommand подходит для использования в широком спектре дизельных и газовых генераторных установок, работающих на обедненной смеси, в параллельном режиме. Система управления PowerCommand совместима с возбуждением на основе параллельного генератора или генератора с постоянным магнитом (PMG). Она подходит для использования с генераторами с возможностью повторного подключения или без него и может быть настроена на любую частоту, напряжение и мощность от 120 до 600 В переменного тока (между линиями) до 601–45 000 В переменного тока с внешним трансформатором напряжения (PT). Питание этой системы управления осуществляется от генераторной установки. пусковые аккумуляторные батареи. Управление осуществляется в диапазоне напряжений от 8 до 30 В постоянного тока.

Особенность :

• Работа от аккумуляторов напряжением 12 и 24 В постоянного тока.

• Цифровая регулировка напряжения — трёхфазный двухполупериодный регулятор на полевых транзисторах, совместимый как с шунтовыми, так и с PMG-системами. Измерение напряжения трёхфазное.

• Полная авторизация связи с двигателем (где применимо)

- Обеспечивает связь и управление с модулем управления двигателем (ECM).

• Защита AmpSentry™ — для настоящей защиты генератора от перегрузки по току.

• Мониторинг генераторной установки — отслеживает состояние всех критических функций двигателя и генератора.

• Цифровое измерение мощности генераторной установки (переменного и постоянного тока).

• Система мониторинга аккумуляторной батареи генераторной установки для обнаружения и предупреждения о низком уровне заряда батареи.

• Возможность настройки для измерения однофазного или трехфазного переменного тока.

• Запуск двигателя — включает в себя драйверы реле для стартера, отключения подачи топлива (FSO), питания свечей накаливания/искрового зажигания и переключателя B+.

• Защита генератора – защищает двигатель и генератор.

• Часы реального времени для отметки времени неисправностей и событий.

• Часы тренажера и время суток запускают/останавливают тест с нагрузкой или без нее, а также сеанс базовой нагрузки или пиковой нагрузки.

• Цифровое управление передачей мощности (AMF) обеспечивает переключение нагрузки в режимах открытого перехода, закрытого перехода или мягкого (линейного) переключения.

• Расширенная параллельная работа (сглаживание пиковой нагрузки/базовая нагрузка) регулирует активную и реактивную выходную мощность генератора при параллельном подключении к электросети. Мощность можно регулировать как в точке контроля генератора, так и в точке контроля шины электросети.

• Цифровая синхронизация частоты и согласование напряжения.

• Изохронное распределение нагрузки

• Управление мощностью (KW) и реактивной мощностью (KVAR)

• Проверка синхронизации. Функция проверки синхронизации имеет настройки для окна фазового угла, окна напряжения, окна частоты и временной задержки.

• Измерение и защита электроэнергии на шинах переменного тока

• Расширенное удобство обслуживания — с помощью InPower™, программного инструмента обслуживания на базе ПК.

• Защита окружающей среды – система управления спроектирована для надежной работы в суровых условиях.

Основная плата управления представляет собой полностью герметичный модуль, защищенный от воздействия окружающей среды.

• Интерфейс ModBus для подключения к оборудованию клиента.

• Настраиваемые входы и выходы – четыре дискретных входа и четыре релейных выхода с сухими контактами.

• Гарантия и обслуживание — подкреплены комплексной гарантией и всемирной сетью дистрибьюторского обслуживания.

• Сертификации — подходит для использования на генераторных установках, которые спроектированы, изготовлены, испытаны и сертифицированы в соответствии со стандартами UL, NFPA, ISO, IEC, Mil Std. и CE.

Базовые функции управления

Возможности HMI

Опции – локальные и удаленные опции HMI

Настройки оператора – HMI включает в себя положения для

множество функций настройки и регулировки.

Данные об оборудовании генераторной установки – Доступ к управлению и

номер детали программного обеспечения, номинальная мощность генератора в кВА и генераторная установка

Номер модели предоставляется HMI или InPower.

Журналы данных – включают время работы двигателя, время включения контроллера,

Количество попыток запуска, общее количество киловатт-часов и профиль нагрузки. (Данные журнала управления указывают количество часов работы в процентах от номинальной мощности с шагом 5%. Данные отображаются на панели управления на основе общего количества часов работы генератора.)

История неисправностей – предоставляет запись последних неисправностей с указанием даты и времени. В энергонезависимой памяти контроллера хранится до 32 событий.

Данные генератора

- Напряжение (одно- или трехфазное линейное и линейное)

- Ток (однофазный или трехфазный)

- кВт, КВАР, коэффициент мощности, КВА (трехфазный и общий)

- Частота
