Как UPS и дизель-генератор работают вместе: руководство по подключению ATS и интеграции системы

Когда надежность электроснабжения не подлежит обсуждению — центры обработки данных, больницы, банки или промышленные объекты — ИБП (UPS — источник бесперебойного питания) в сочетании с дизель-генераторная установка и автоматический ввод резерва (ATS)формирует золотой стандарт архитектуры резервного питания. Эти две системы не являются взаимозаменяемыми альтернативами; они являются дополняющими друг друга партнерами, работающими в тщательно выверенной последовательности для обеспечения питания без перерывов.

Это руководство разбирает, как они взаимодействуют, правильную топологию подключения ATS и ключевые параметры, которые необходимо правильно настроить перед вводом в эксплуатацию.

Почему ИБП и дизель-генераторы лучше вместе

Автономный ИБП может перекрывать миллисекундные провалы питания, но обычно обеспечивает лишь время работы от батареи 10–30 минут при стандартной конфигурации. Дизель-генератор способен обеспечивать длительные отключения, но ему требуется 10–15 секунд для выхода на стабильные напряжение и частоту после запуска — в течение этого времени чувствительные ИТ-нагрузки без защиты могут выйти из строя.

Решение: соединить их через ATS.

Эта логика «ИБП перекрывает, генератор поддерживает» обеспечивает отсутствие любых перебоев для конечной нагрузки на протяжении всего события.

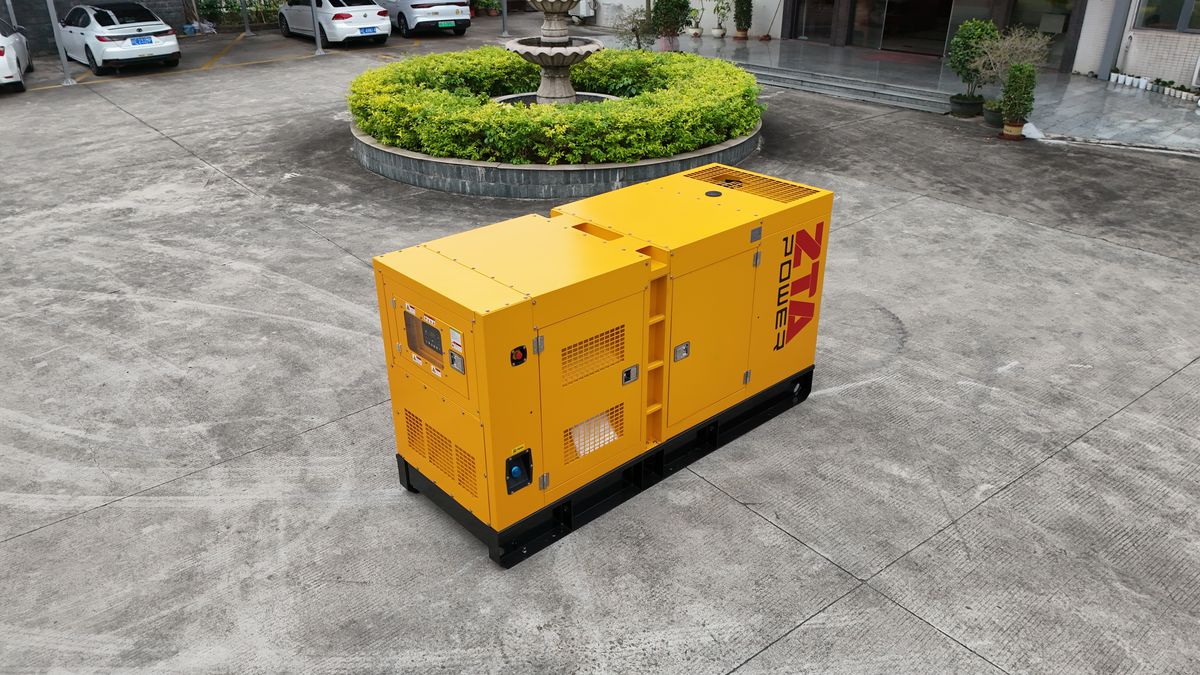

Как работает система автоматического дизель-генератора: пошаговая логика

1. Сеть в норме — режим ожидания

l ATS переключатель находится на стороне электросети (мэйнс)

l Выпрямитель/зарядное устройство ИБП работает нормально; аккумулятор поддерживается в режиме плавающего заряда

l Дизельный автоматический дизель-генератор находится в режиме готовности к запуску

2. Авария сети — начинается быстрое переключение

Когда напряжение падает ниже ~80% номинального или частота выходит за пределы 45–55 Гц:

l На 0 мс: ИБП обнаруживает сбой, отключает путь выпрямителя, и инвертор мгновенно начинает питаться от батарей. Критические нагрузки не испытывают перерыва.

l На 0.5–2 сек: ATS подтверждает, что сбой не является кратковременным всплеском (антидребезговая задержка), затем замыкает сухой контакт сигнала на вход START контроллера генератора.

l Автоматический дизель-генератор запускается; двигатель разгоняется до номинальных оборотов (обычно 1500 об/мин / 50 Гц или 1800 об/мин / 60 Гц).

3. Разгон генератора — 10–15 секунд

l Автоматический регулятор напряжения (AVR) возбуждает обмотку; выходное напряжение растет от 0 В до номинальных 400 В (трехфазное) или 230 В (однофазное)

l Контроллер генератора отслеживает напряжение ≥ 90% номинальногоичастота в пределах ±5%в течение 3–5 непрерывных секунд перед подачей сигнала "voltage qualified"

l В течение этого окна UPS продолжает работать от батареи — терпеливо удерживая нагрузку

4. Переключение ATS — генератор берёт на себя нагрузку

Как только получен сигнал "voltage qualified":

1. ATS размыкает контакты стороны сети

2. Механическая связь замыкает контакты стороны генератора

3. Общее время переключения: 50–200 ms (в пределах допуска инвертора UPS)

4. Питание от генератора проходит через ATS на вход UPS

5. UPS определяет качественный входной сигнал, возвращается в обычный режим выпрямителя и начинает зарядку аккумуляторов

Система теперь работает на резервируемом генератором питании UPS — стабильном неограниченно долго, пока есть топливо.

5. Восстановление сети — плавное возвращение

l ATS контролирует качество сети; ожидает 10–30 seconds стабильного питания перед переключением обратно (предотвращает ложные возвраты)

l ATS переключает нагрузку обратно на сеть

l Автоматическая дизель-генераторная установка не останавливается сразу — она работает без нагрузки в течение 3–5 minutes для охлаждения турбокомпрессора и блока двигателя

l После цикла охлаждения контроллер прекращает подачу топлива, и генератор возвращается в режим ожидания

Схема подключения ATS: правильная топология интеграции UPS + генератора

Стандартная топология подключения соединяет оба источника — сеть и генератор — как входы ATS, при этом выход ATS подаёт питание на вход UPS. Смотрите логику ниже:

[Utility Mains] ──┐
├──► [ATS] ──► [UPS Input] ──► [UPS Output] ──► [Critical Loads]
[Generator Set] ──┘
↕
[Start Signal Wire]
(ATS → Generator Controller)

Основные этапы подключения

① Выходные клеммы генератора
Подключите 3-фазный выход (R/S/T or L1/L2/L3), нейтраль (N) и заземление (PE) к входным клеммам ATS "backup source""резервный источник". Используйте многожильный медный кабель — минимальное сечение 6 mm² (расчёт выполняется по фактическому току нагрузки). Обеспечьте правильную затяжку клемм, чтобы предотвратить ослабление из-за вибраций.

② Подключение входа UPS (через ATS)
Проложите выход ATS "нормальный источник" выход на входной порт питания UPS. Это гарантирует, что UPS всегда получает питание через ATS, независимо от сети или генератора.

③ Подключение батарейного блока
Подключите положительный и отрицательный выводы батарейного блока через автоматический выключатель постоянного тока к клемме батареи UPS. Полярность критически важна — обратное подключение немедленно повреждает схему инвертора.

④ Выход UPS на критические нагрузки
Подключите выход UPS к серверным стойкам, сетевым коммутаторам или другому защищённому оборудованию. Рассмотрите установку блока распределения питания (PDU) для мониторинга нагрузки.

⑤ Сигнальный провод запуска ATS
Низковольтный провод «сухого контакта» идёт от выходной клеммы неисправности ATS к контроллеру генератора вход START. Это «интеллектуальный провод», который делает вашу систему настоящей автоматической дизель-генераторной установкой — без необходимости ручного вмешательства.

⑥ Система заземления
Генератор, UPS, ATS и батарейный шкаф должны иметь общий общий заземляющий электрод с отдельными заземляющими проводниками. Сопротивление заземления должно быть ≤ 4 Ω согласно стандартам IEC/GB — это требование безопасности и ЭМС, а не опция.

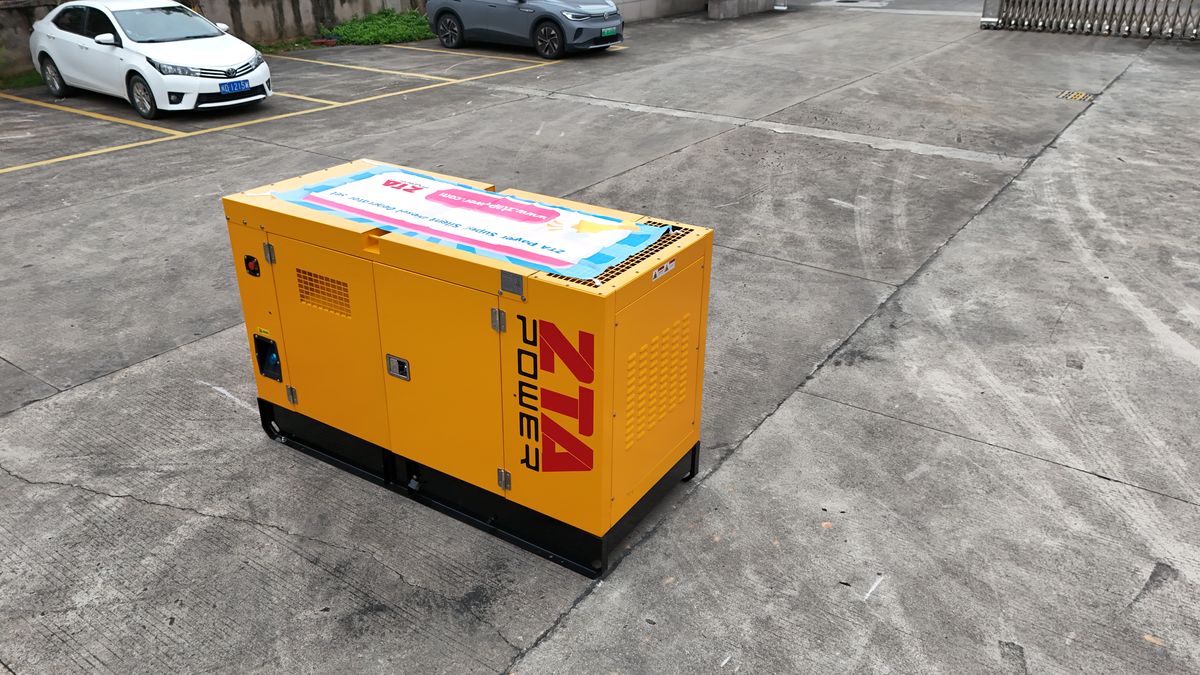

Расчёт мощности: почему генератор должен быть больше UPS

Системы UPS используют выпрямительный входной каскад, который потребляет нелинейный (гармонический) ток от генератора. Это ухудшает форму выходного напряжения генератора.

Практическое правило: номинал дизель-генератора в кВА = 1,5×–2,5× номинала UPS в кВА

Например, UPS 200 кВА обычно требует автоматической дизель-генераторной установки 300–500 кВА.

Недостаточная мощность приводит к:

l Искажения выходного напряжения генератора (скачки THD)

l UPS ошибочно определяет «плохое качество входного питания» и остаётся в режиме работы от батареи

l Возможная нестабильность AVR генератора под гармонической нагрузкой

Совет: Используйте PMG (генератор с постоянными магнитами)систему возбуждения для генераторных установок, работающих с UPS. Конструкции PMG по своей природе более устойчивы к гармоническим искажениям по сравнению со стандартными шунтовыми AVR.

Чек-лист ввода в эксплуатацию: 3 этапа проверки

Перед вводом в работу выполните эти три этапа тестирования:

Этап 1 — тест без нагрузки

l Включите UPS без подключения нагрузки

l Проверьте корректность переключения с сети на батарею

l Убедитесь, что ток зарядки и напряжение батареи в норме

Этап 2 — тест переключения

l Смоделируйте отключение сети (разомкните сетевой автомат)

l Подтвердите автоматическая дизель-генераторная установказапускается без ручного вмешательства

l Проверьте, что ATS завершает переключение в течение 15 секунд

l Подтвердите, что UPS плавно несёт нагрузку на всём протяжении — без прерывания нагрузки

Этап 3 — тест под полной нагрузкой

l Подключите все критические нагрузки

l Непрерывно запускайте систему как минимум 8–72 часов

l Контролируйте выход генератора: Total Harmonic Distortion (THD) — это целевое значение

l Проверяйте стабильность напряжения и частоты генератора при переходных нагрузках

⚠️ Проверка последовательности фаз (обязательно):Перед включением используйте прибор для проверки последовательности фаз, чтобы убедиться, что фазировка генератора (L1-L2-L3) соответствует последовательности сети. Обратная последовательность фаз приведёт к тому, что трёхфазные двигательные нагрузки (компрессоры HVAC, насосы) будут вращаться в обратную сторону — с разрушительными последствиями.

Распространённые ошибки

Итог

Правильно интегрированная UPS + ATS + дизель-генераторная установка с автоматическим запускомсистема обеспечивает то, чего не может достичь ни один отдельный компонент:

l Миллисекундное реагированиесо стороны инвертора аккумуляторной батареи UPS

l Неограниченное время работыза счёт топливного запаса генератора

l Полностью автоматическая работачерез логику управления ATS

l Чистое, стабильное питание— UPS фильтрует питание генератора перед тем, как оно поступает к чувствительным нагрузкам

Даже если вы защищаете дата-центр, телекоммуникационную базовую станцию или критически важный промышленный процесс, эта трёхкомпонентная архитектура является проверенным отраслевым решением для обеспечения непрерывности электропитания. Само подключение достаточно простое — но последовательность фаз, заземление и согласование мощности — это детали, которые определяют, будет ли ваша система действительно надёжной в реальных аварийных условиях.
