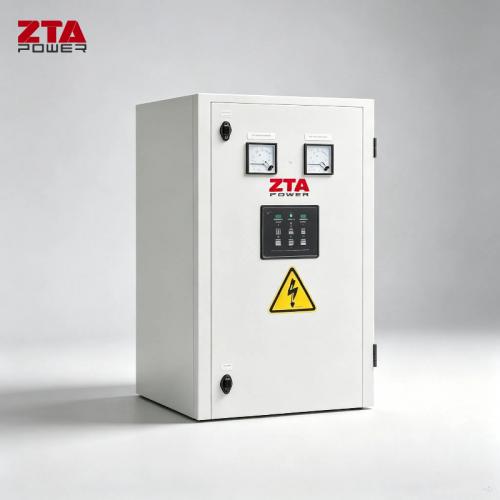

Автоматический переключатель (АТС) между основным источником питания и генераторной установкой.

Автоматический переключатель (АТС) между основным источником питания и генераторной установкой.

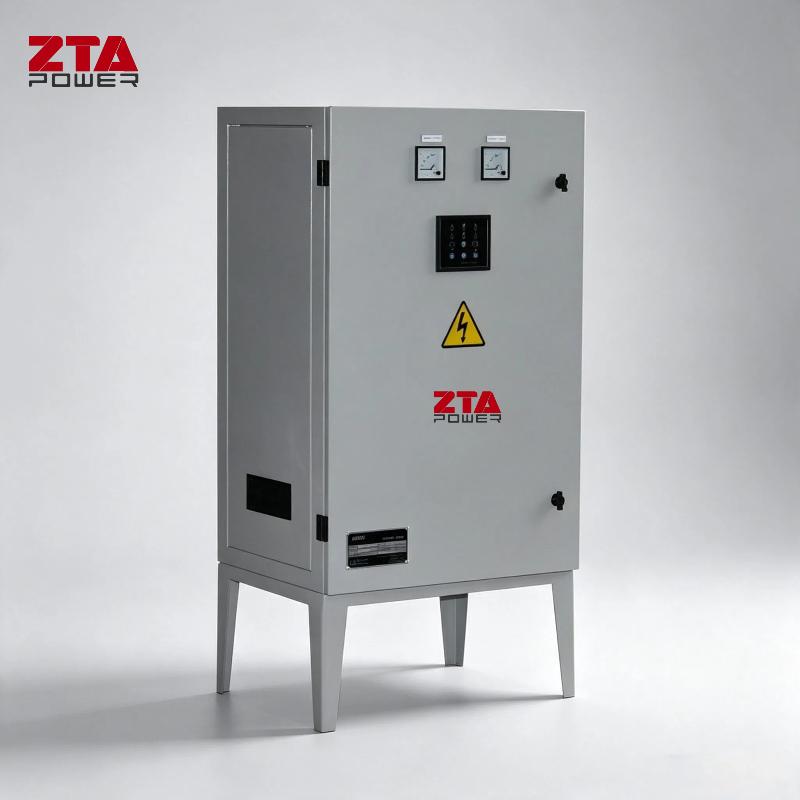

Автоматический переключатель серии ATS использует высококачественный и надежный коммутационный модуль, предназначенный для аварийного электроснабжения. Он может переключать нагрузку между сетью и сетью или между сетью и генератором за несколько секунд. Он автоматически определяет напряжение и частоту сети или генератора в нужный момент. В случае отключения основного электропитания генераторная установка автоматически запускается для подачи питания на нагрузку, обеспечивая непрерывное электроснабжение. После восстановления основного электропитания генераторная установка автоматически останавливается, и нагрузка снова подключается к сети.

Технология и характеристики системы автоматического переключения режимов соответствуют стандартам IEC60947-6-1 и GB14048.11-2002.

Технические параметры

Функции:

• Механическая или автоматическая коробка передач на выбор.
• Механическая и электрическая блокировка обеспечивает безопасную транспортировку.
• Индикатор состояния для удобства управления.
• Класс изоляции III.
• Для удобства монтажа кабельный ввод расположен в нижней части распределительного щита.
• Для удобства обслуживания панели можно разобрать с четырех сторон.
• Материалы из холоднокатаной стали и порошковая краска.
• Ушко на верхней части панели для удобного снятия.
• На выбор настенный или напольный тип.

Объем поставок:

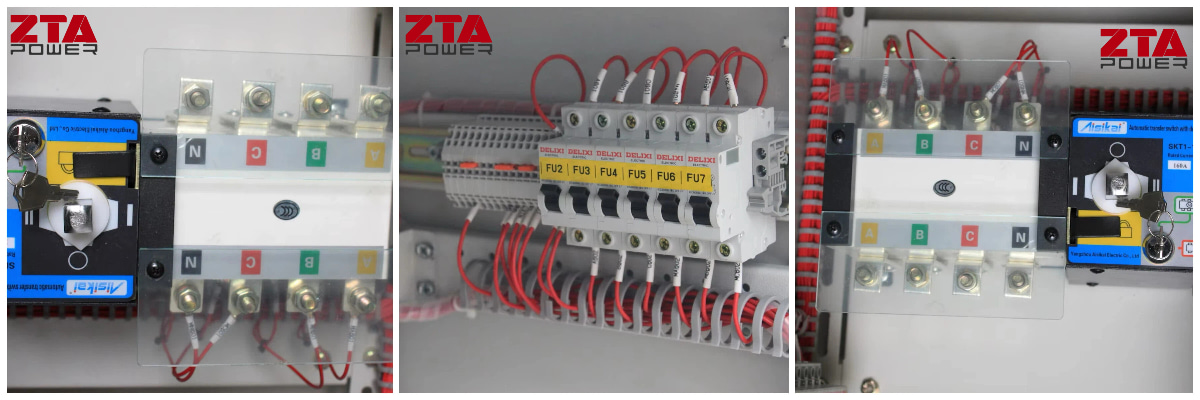

1. Один модуль переключателя.

2. Два напряжения для сети и генератора.

3. Один переключатель ручного/автоматического режима.

4. Три индикатора показывают состояние подключения к сети.

5. Три индикатора показывают рабочее состояние генератора.

6. Четыре предохранителя.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

В1: Что такое автоматический переключатель нагрузки (АТС) и для чего он нужен?
A: Автоматический переключатель нагрузки (АТС) — это важнейший компонент резервной системы электроснабжения. Он постоянно контролирует основное (сетевое) электроснабжение. При обнаружении сбоя питания или значительного падения напряжения он автоматически переключает электрическую нагрузку на резервный генератор. После восстановления электроснабжения от сети он переключает нагрузку обратно и подает сигнал генератору на отключение, обеспечивая бесперебойное и надежное электроснабжение.

В2: Почему блокировка безопасности важна в системе автоматического управления транспортом (ATS) и как она обеспечивается?
А: Блокировка безопасности имеет первостепенное значение для предотвращения катастрофической ситуации, когда электроэнергия от сети и генератора подключаются одновременно (так называемое «параллельное подключение»). Наши блоки АВР оснащены двойной блокировкой:

Механическая блокировка: физический механизм делает невозможным одновременное замыкание обоих контакторов источника питания.

Электрическая блокировка: Логика управления использует электрические сигналы для дополнительной гарантии того, что может быть задействован только один источник.
Эта двойная система гарантирует переброску по принципу «разрыв перед соединением», обеспечивая защиту как персонала, так и оборудования.

В3: Как выбрать подходящий номинальный ток автоматического переключателя (например, 100 А, 400 А) для моего применения?
A: Номинальный ток АВР должен быть равен или превышать максимальный ток вашего главного электрощита или защищаемой цепи. Вам следует рассчитать общую нагрузку (в амперах), которую вы планируете резервировать. Настоятельно рекомендуется проконсультироваться с квалифицированным электриком или нашей инженерной командой, чтобы обеспечить правильный выбор мощности, учесть пусковые токи и соответствовать местным электротехническим нормам.

В4: В чем разница между системой ATS с открытым переходом и системой ATS с закрытым переходом?
А: Разомкнутый переход (разрыв перед замыканием): стандартный и наиболее распространенный тип. Он кратковременно отключает нагрузку от всех источников питания (создает короткий «момент выключения») во время переключения. Подходит для большинства применений, где допустимо кратковременное прерывание (обычно < 1 секунды).

Закрытый переход (с подключением до отключения): используется для критически важных нагрузок, которые не могут выдерживать перебои в электроснабжении. Он синхронизирует генератор с энергосетью перед переключением, обеспечивая «бесшовное» переключение. Этот метод более сложен и дорог, используется в центрах обработки данных, больницах и т. д.

В5: Могу ли я управлять АТС вручную?
А: Да. Наши устройства ATS обычно оснащены функцией ручного управления. Это позволяет вручную инициировать переключение или возврат к основному источнику с помощью переключателя/рычага на устройстве для технического обслуживания, тестирования или аварийного управления, даже если автоматический контроллер выйдет из строя.

В6: Какое техническое обслуживание требуется для системы автоматического переключения режимов (ATS)?
А: Регулярное техническое обслуживание необходимо для обеспечения надежности. Мы рекомендуем:

Ежемесячно: визуальный осмотр на наличие пыли, ослабленных соединений или признаков перегрева.

Раз в два года/раз в год: проведите ручную проверку переключения под нагрузкой (в рамках плановой проверки генератора). Сертифицированный специалист должен осмотреть и затянуть электрические соединения, проверить механические компоненты и подтвердить настройки управления. Всегда следуйте графику технического обслуживания, установленному производителем.

В7: Как подключается и устанавливается ATS?

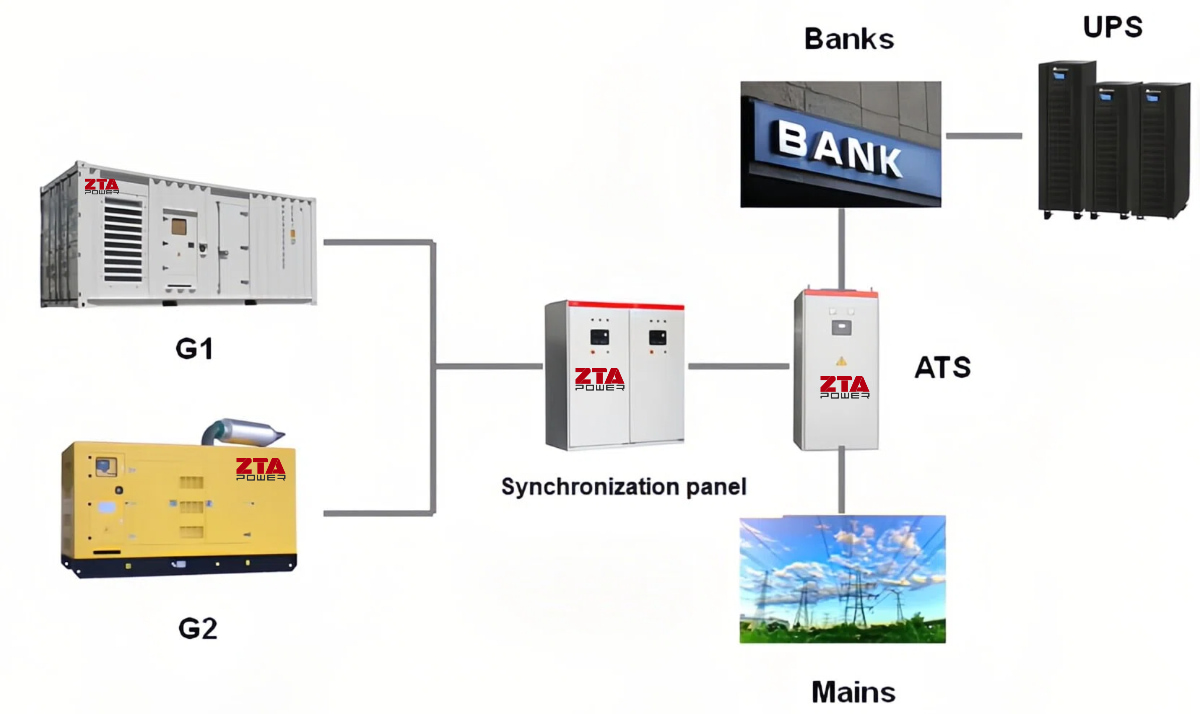

A: Автоматический переключатель нагрузки (АТС) устанавливается между главным распределительным щитом вашего энергоснабжающего предприятия и щитом критически важных нагрузок (а также генератором). Установка должна выполняться лицензированным электриком в соответствии со всеми национальными и местными электротехническими нормами (например, NEC в США). Она включает в себя высоковольтные соединения с обоими источниками питания и нагрузкой, а также низковольтную управляющую проводку к контроллеру генератора.

В8: Оснащается ли АТС панелью управления и сигналом запуска генератора?
А: Да. Наши стандартные панели АВР включают в себя встроенный контроллер с индикаторами состояния. Они автоматически посылают сигнал запуска генератору при обнаружении отключения электроэнергии. Они также контролируют напряжение/частоту генератора перед переключением нагрузки и управляют циклом охлаждения перед отключением генератора после возобновления подачи электроэнергии.
