Как рассчитать, скорректировать и улучшить коэффициент мощности генератора?

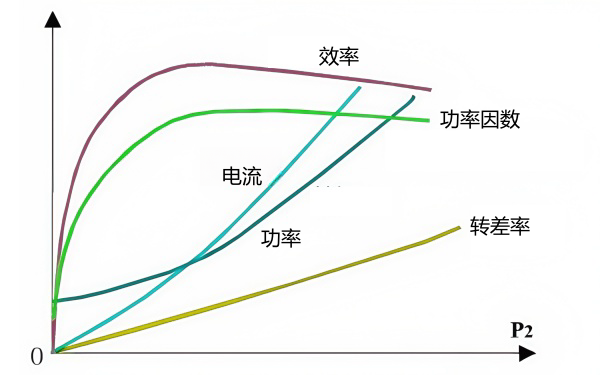

Коэффициент мощности

Коэффициент мощности (КМ) — важнейший показатель эффективности использования электроэнергии дизель-генераторными установками. Он представляет собой отношение активной мощности к полной. Он отражает степень эффективности использования электроэнергии и обычно выражается в виде десятичной дроби или процентов. Генератор Камминс В этом документе для справки инженеров-электриков подробно описаны методы расчета, коррекции и улучшения коэффициента мощности.

I. Определение и расчет коэффициента мощности

1. Определение коэффициента мощности
Коэффициент мощности определяется как:
Коэффициент мощности = Активная мощность (P) / Полная мощность (S)
(1) Активная мощность (P): мощность, которая фактически выполняет работу, измеряется в ваттах (Вт).
(2) Полная мощность (S): произведение напряжения и тока, измеряемое в вольт-амперах (ВА).
Значение коэффициента мощности варьируется от 0 до 1 (или от 0% до 100%). Чем ближе коэффициент мощности к 1, тем выше эффективность использования электроэнергии.

2. Расчет коэффициента мощности
Формула расчета коэффициента мощности (PF) следующая:
ПФ = П / С
Где: P ------ Активная мощность (единица измерения: ватты, Вт); S ------ Полная мощность (единица измерения: вольт-ампер, ВА)
Его также можно рассчитать, используя косинус угла разности фаз (θ) между напряжением и током:
ПФ = cos(θ)

3. Физическое значение коэффициента мощности
(1) В идеальных условиях напряжение и ток находятся в фазе, коэффициент мощности равен 1, что указывает на то, что электрическая энергия используется полностью и эффективно.
(2) В практических цепях из-за наличия индуктивных или емкостных нагрузок между напряжением и током существует разность фаз (θ), в результате чего коэффициент мощности становится меньше 1. В этом случае в цепи присутствует реактивная мощность (Q), что снижает эффективность использования электроэнергии.

4. Классификация коэффициента мощности
По характеристикам нагрузки коэффициент мощности можно разделить на:
(1) Отстающий коэффициент мощности: часто встречается в индуктивных нагрузках (например, двигателях, трансформаторах). Ток отстаёт от напряжения, угол сдвига фаз θ положительный.
(2) Опережающий коэффициент мощности: часто встречается в емкостных нагрузках (например, конденсаторах). Ток опережает напряжение, угол сдвига фаз θ отрицателен.

5. Важность коэффициента мощности
(1) Энергоэффективность: более низкий коэффициент мощности указывает на более высокую долю реактивной мощности в системе, что приводит к более серьезным потерям электроэнергии.
(2) Мощность оборудования: Низкий коэффициент мощности увеличивает кажущуюся мощность, что приводит к большей требуемой мощности оборудования.
(3) Потери в линии: Низкий коэффициент мощности приводит к увеличению тока в линии, что приводит к увеличению потерь в линии и выделению тепла.
(4) Стоимость электроэнергии: многие энергетические компании взимают дополнительную плату с пользователей с низким коэффициентом мощности.

6. Пример коэффициента мощности
Предположим, что однофазный дизель-генератор имеет напряжение 220 В, ток 10 А и активную мощность 1,5 кВт, тогда:
(1) Полная мощность: S = V × I = 220 × 10 = 2200 ВА.
(2) Коэффициент мощности: PF = P / S = 1500 / 2200 ≈ 0,68 (или 68%).

II. Коррекция коэффициента мощности

Коррекция коэффициента мощности обычно достигается путём компенсации реактивной мощности. Распространенные методы включают:

1. Параллельные конденсаторы
(1) Принцип: Конденсаторы обеспечивают опережающую реактивную мощность для компенсации отстающей реактивной мощности индуктивных нагрузок.
(2) Применение: подходит для генераторов, трансформаторов и других индуктивных нагрузок.

2. Синхронные конденсаторы
(1) Принцип: Регулируя ток возбуждения, синхронный генератор может обеспечивать опережающую или отстающую реактивную мощность.
(2) Применение: подходит для крупных промышленных применений или дизель-генераторных установок.

3. Статический компенсатор реактивной мощности (SVC)
(1) Принцип: использование реакторов и конденсаторов с тиристорным управлением для динамической компенсации реактивной мощности.
(2) Применение: подходит для ситуаций, требующих быстрой компенсации реактивной мощности.

III. Улучшение и влияние коэффициента мощности

1. Методы повышения коэффициента мощности
Повышение коэффициента мощности не только повышает эффективность системы, но и снижает потери и расходы на электроэнергию. Распространенные методы включают:
(1) Оптимизация работы оборудования: избегайте работы оборудования без нагрузки или с малой нагрузкой, например, генераторов, чтобы снизить потребление реактивной мощности.
(2) Использование высокоэффективного оборудования: выбирайте высокоэффективные генераторы, трансформаторы и т. д., чтобы снизить потребность в реактивной мощности.
(3) Рациональная конструкция дизель-генераторных установок: рациональное планирование системы распределения электроэнергии, сокращение передачи электроэнергии на большие расстояния и снижение потерь в линии.
(4) Регулярное техническое обслуживание: регулярно проверяйте дизель-генераторные установки и систему распределения электроэнергии, чтобы убедиться в нормальной работе компенсационного оборудования, например конденсаторов.

2. Экономические преимущества компенсации реактивной мощности
(1) Снижение затрат на электроэнергию: высокий коэффициент мощности снижает потери реактивной мощности, снижая затраты на электроэнергию.
(2) Улучшение использования оборудования: повышение коэффициента мощности увеличивает производительность системы, снижая инвестиции в оборудование.
(3) Снижение потерь в линии: высокий коэффициент мощности снижает ток в линии, уменьшая потери и продлевая срок службы оборудования.

Краткое содержание:
Коэффициент мощности — ключевой показатель эффективности использования электроэнергии, определяемый как отношение активной мощности к полной. Поэтому расчёт, корректировка и повышение коэффициента мощности являются важнейшими этапами оптимизации дизель-генераторных установок. Рациональная корректировка и повышение коэффициента мощности позволяют снизить потери реактивной мощности, повысить эксплуатационную эффективность. дизель-генераторные установки можно оптимизировать, а расходы на электроэнергию можно снизить.
