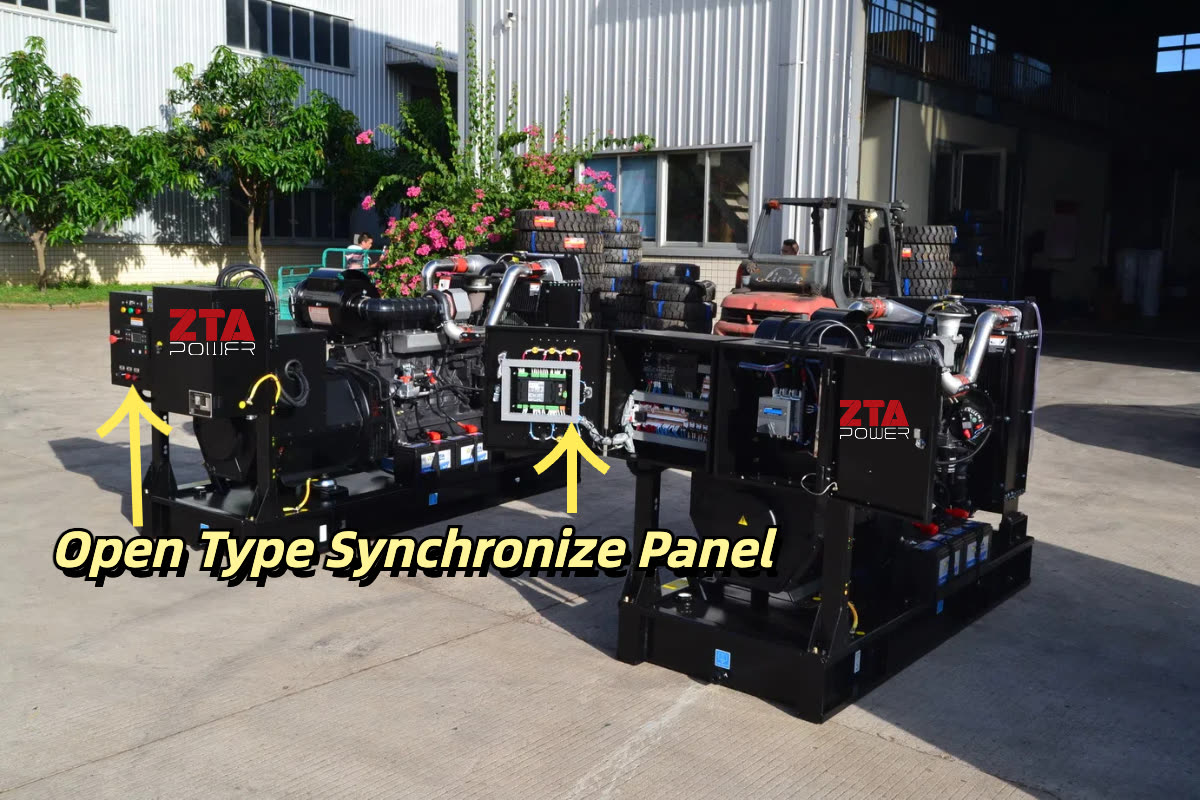

Панель синхронизации UK Deepsea 8610 Контроллер на генераторной установке

Панель синхронизации UK Deepsea 8610 Контроллер на генераторной установке

UK Deepsea 8610 Этот микропроцессорный контроллер, произведенный в Великобритании в соответствии с промышленными стандартами, обеспечивает точное распределение нагрузки и синхронизацию частот для критически важных энергетических приложений.

Серия DSE8610 разработана для предоставления различных уровней функциональности на общей платформе. Это обеспечивает OEM-производителю генератора большую гибкость в выборе контроллера для использования в конкретном приложении.

Модуль серии DSE8610 был разработан для того, чтобы позволить оператору запускать и останавливать генератор, а также, при необходимости, переключать нагрузку на генератор вручную (с помощью кнопок, установленных на панели), или автоматически.

Контроллер оснащен функциями синхронизации и распределения нагрузки, а также необходимыми для такой системы защитными функциями.

Пользователь также имеет возможность просматривать рабочие параметры системы на ЖК-дисплее.

СПЕЦИФИКАЦИЯ

ПИТАНИЕ ПОСТОЯННЫМ ТОКОМ

НОМИНАЛЬНОЕ НЕПРЕРЫВНОЕ НАПРЯЖЕНИЕ

8 В - 35 В непрерывно

Выпадения при вращении

Способен выдерживать 0 В в течение 50 мс, обеспечивая

напряжение питания было не менее 10 В до отключения и

питание восстанавливается до 5 В. Это достигается

без необходимости во внутренних батареях

МАКСИМАЛЬНЫЙ РАБОЧИЙ ТОК

460 мА при 12 В, 245 мА при 24 В

МАКСИМАЛЬНЫЙ ТОК В РЕЖИМЕ ОЖИДАНИЯ

375 мА при 12 В, 200 мА при 24 В

СБОЙ ЗАРЯДА/ДИАПАЗОН ВОЗБУЖДЕНИЯ

0 В до 35 В

ВЫХОДЫ

ВЫХОД А (ТОПЛИВО)

15 А постоянного тока при напряжении питания

ВЫХОД B (РУЧКА)

15 А постоянного тока при напряжении питания

ВЫХОДЫ C и D

8 А переменного тока при 250 В переменного тока (без напряжения)

ВСПОМОГАТЕЛЬНЫЕ ВЫХОДЫ E,F,G

2 А постоянного тока при напряжении питания

ГЕНЕРАТОР И АВТОБУС

ДИАПАЗОН НАПРЯЖЕНИЯ

15 В - 333 В переменного тока (LN)

ДИАПАЗОН ЧАСТОТ

3,5 Гц – 75 Гц

МАГНИТНЫЙ ДАТЧИК

ДИАПАЗОН НАПРЯЖЕНИЯ

+/- 0,5 В до 70 В

ДИАПАЗОН ЧАСТОТ

10 000 Гц (макс.)

ВСТРОЕННЫЙ ГУБЕРНАТОРНЫЙ КОНТРОЛЬ

МИНИМАЛЬНОЕ СОПРОТИВЛЕНИЕ НАГРУЗКИ

1000 Ом

Полностью изолирован

УСИЛЕНИЕ НАПРЯЖЕНИЯ

0 В до 10 В постоянного тока

Полностью изолирован

НАПРЯЖЕНИЕ СМЕЩЕНИЯ

+/- 10 В постоянного тока

Полностью изолирован

ВСТРОЕННОЕ УПРАВЛЕНИЕ AVR

МИНИМАЛЬНОЕ СОПРОТИВЛЕНИЕ НАГРУЗКИ

1000 Ом

Полностью изолирован

УСИЛЕНИЕ НАПРЯЖЕНИЯ

0 В до 10 В постоянного тока

Полностью изолирован

НАПРЯЖЕНИЕ СМЕЩЕНИЯ

+/- 10 В постоянного тока

Полностью изолирован

РАЗМЕРЫ

ОБЩИЙ

240 мм x 172 мм x 57 мм

9,4” x 6,8” x 2,2”

ВЫРЕЗ ПАНЕЛИ

220 мм х 160 мм

8,7” x 6,3”

КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ

• Комплексное распределение нагрузкивозможности

• Настраиваемые входы (11)

• Настраиваемые выходы (8)

• Измерение напряжения

• Встроенный регулятор и АРНконтроль

• Сигнализация перегрузки кВт

• Комплексное электрическоезащита

• Магнитный датчик

• Электронные возможности двигателя

• RS232 и RS485 удаленный

коммуникации

• Modbus RTU

• Функциональность ПЛК

• Таймер для многократных упражнений

• 4-строчный текстовый ЖК-дисплей с подсветкой

• Несколько языков отображения

• Автоматический запуск/Ручной запуск

• Звуковая сигнализация

• Стационарные и гибкие светодиодные индикаторы

• Журнал событий (250)

• Защита двигателя

• Уведомление о неисправности выделенный ПК

• Монтаж на передней панели

• Защищенная передняя панель

программирование

• Конфигурация ПК

• Настраиваемые будильники и таймеры

• Настраиваемый запуск и остановкатаймеры

• SMS-оповещения

• Удаленный мониторинг

• Совместимо с серией DSE8700

КЛЮЧЕВЫЕ ПРЕИМУЩЕСТВА

• Можно использовать RS232 и RS485в то же время

• DSENet-соединение для расширение системы

• Функциональность ПЛК

• Автоматическое определение напряжения

• Пятиступенчатая поддержка фиктивной нагрузки

• Поддержка пятиступенчатой разгрузки нагрузки

• Большое количество входов и выходы

• Поддержка языков по всему миру

• Программное обеспечение Configuration Suite для ПК

• Прямое USB-подключение к ПК

• Мониторинг Ethernet

• USB-хост

• Регистрация данных и трендинг

РАСШИРИТЕЛЬНЫЕ УСТРОЙСТВА

• Расширение светодиодов DSE2548 Модуль

• Расширение входов DSE2130 Модуль

• Расширение выходов DSE2157 Модуль

• Расширитель DSE124 CAN/MSC
