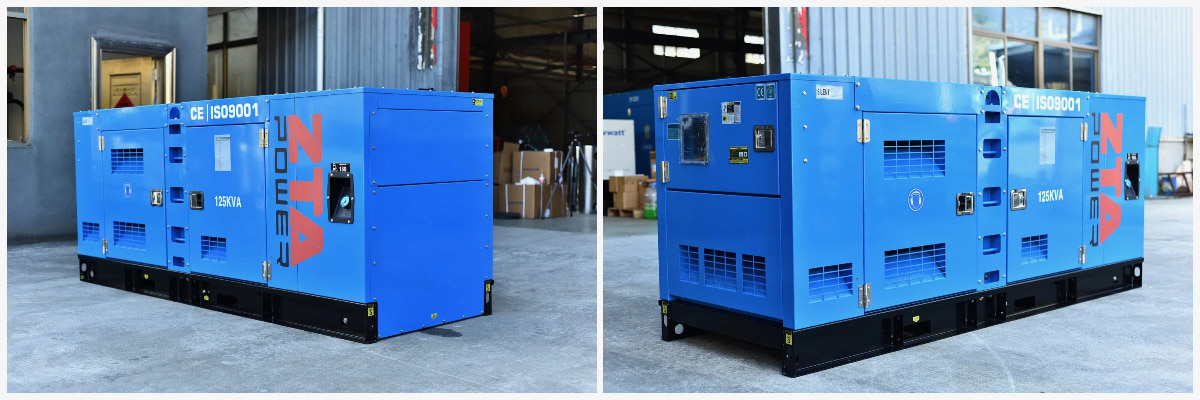

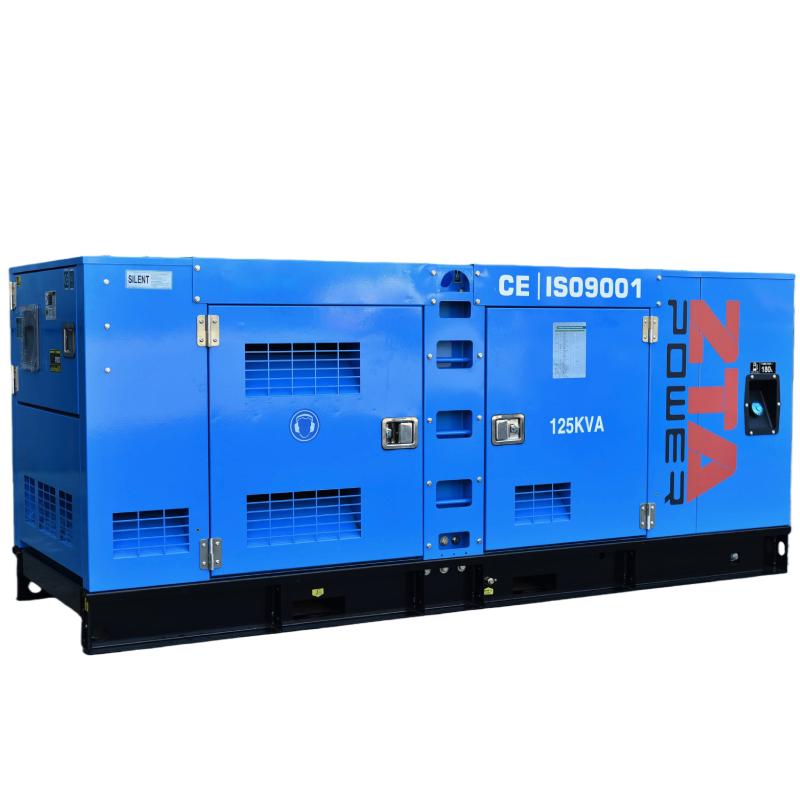

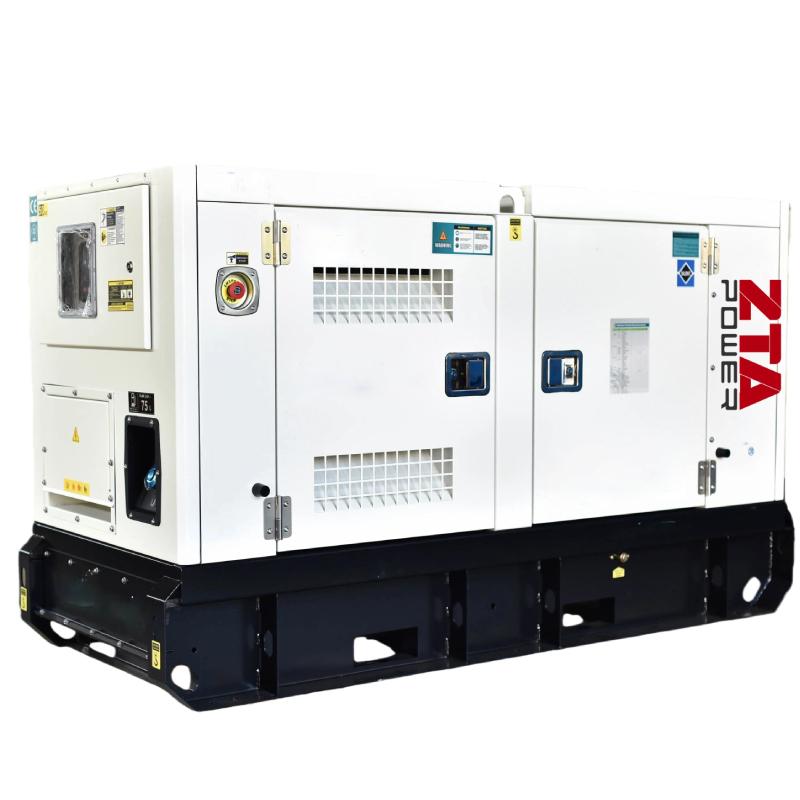

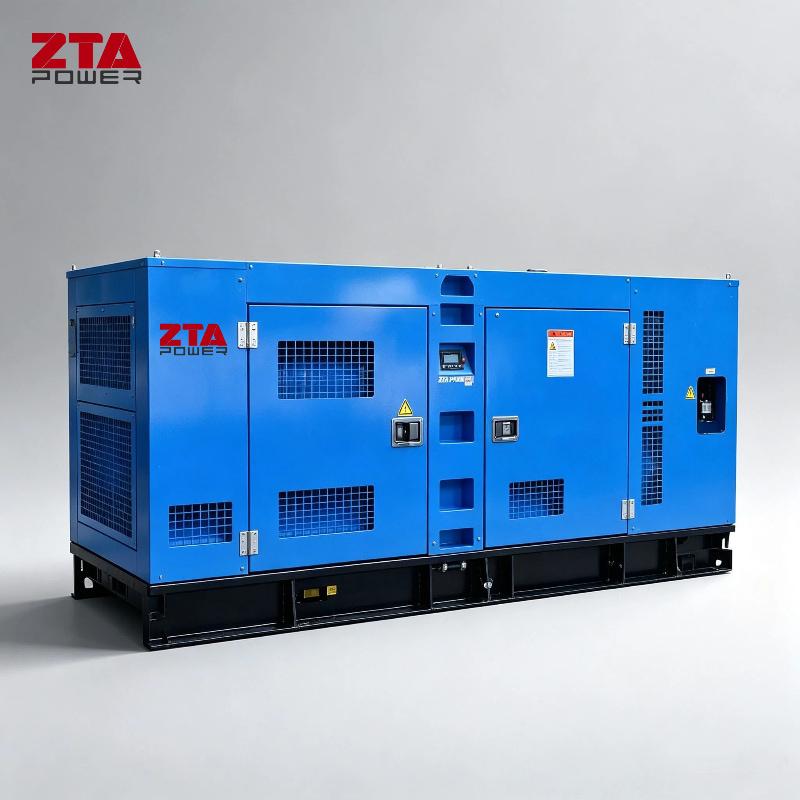

Дизель-генераторная установка Cummins Power 100 кВт 125 кВА 6BTA5.9-G2

Дизель-генераторная установка Cummins Power 100 кВт 125 кВА 6BTA5.9-G2

Этот надежный дизель-генераторный агрегат оснащен проверенным турбонаддувным и промежуточным охлаждаемым дизельным двигателем Cummins 6BTA5.9-G2, обеспечивающим надежную мощность 100 кВт (основной режим) / 125 кВА при частоте 50 Гц, напряжении 400 В, трехфазном режиме. Оборудованный высокоэффективным генератором переменного тока и панелью управления Deepsea/ComAp, он идеально подходит для резервного или основного электроснабжения в коммерческих, промышленных и удаленных районах. Создан для долговечности, экономичности и простоты обслуживания — готов к немедленному развертыванию.

Технические характеристики генераторной установки

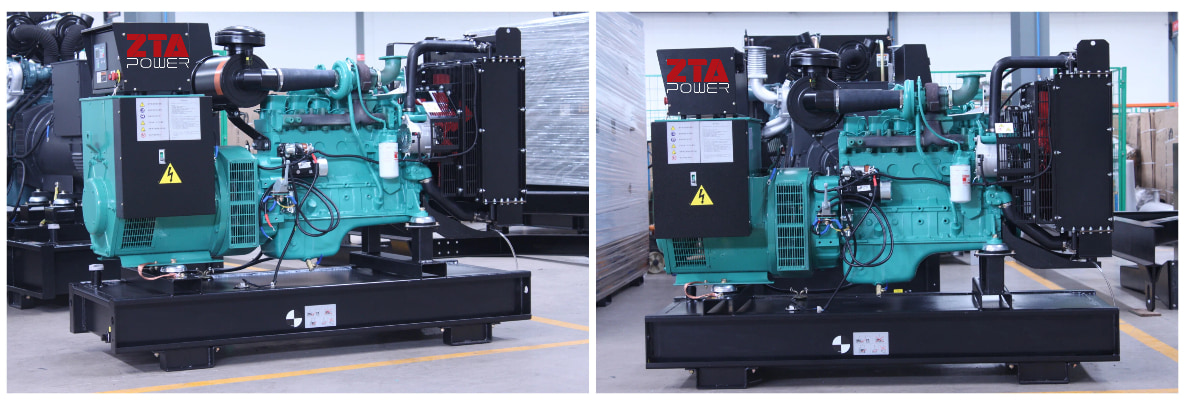

Технические характеристики дизельного двигателя Cummins 6BTA5.9-G2

Двигатель Cummins 6BTA5.9-G2 — это надежный рядный 6-цилиндровый дизельный двигатель с турбонаддувом и промежуточным охлаждением, предназначенный для промышленного применения и выработки электроэнергии. Являясь частью известной платформы Cummins серии B, он обеспечивает высокую производительность, топливную экономичность и длительный срок службы как в непрерывном, так и в режиме ожидания.

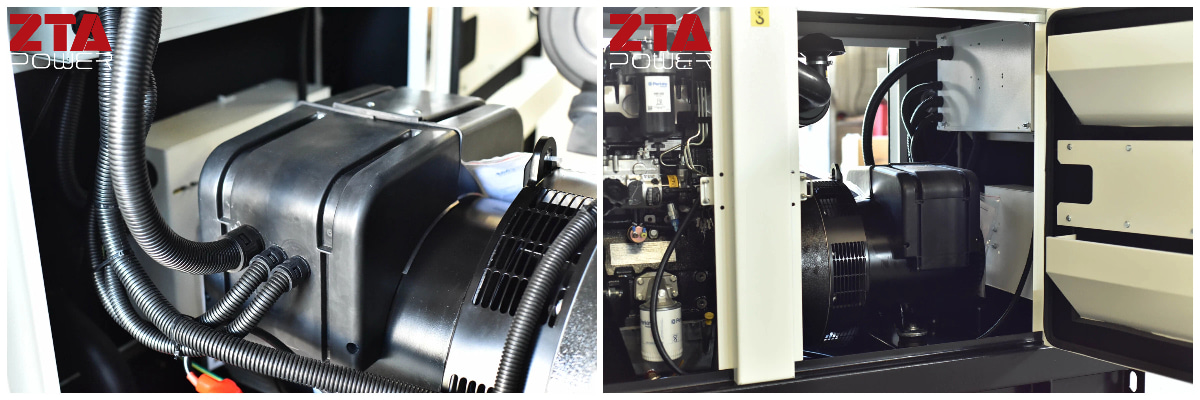

Технические характеристики бесщеточного генератора Stamford

Генератор переменного тока UCI274ES от компании Stamford — это высокопроизводительный бесщеточный генератор с самовозбуждением, предназначенный для надежной выработки электроэнергии в промышленных и коммерческих резервных или основных системах. Благодаря прочной конструкции и усовершенствованной электромагнитной схеме он обеспечивает стабильное выходное напряжение даже при высоких нагрузках.

Соответствует международным стандартам.

Генераторы изготавливаются с использованием производственных процессов, соответствующих уровню обеспечения качества BS EN ISO 9001. Заявленное регулирование напряжения может не поддерживаться при наличии определенных радиосигналов. Любое изменение характеристик будет находиться в пределах критерия «B» стандарта EN61000-6-2:2001. В любой момент времени установившееся регулирование напряжения не превысит 2%.

Генератор Stamford модели	UCI274ES
Класс изоляции	ЧАС
Намотка	2/3 (чертеж 6)
Количество проводов	12
Защита	IP23
Высота	≤ 1000 м
Система возбуждения	ШУНТ
тип AVR	MX321
Регулировка напряжения (*)	± 0,5%
Суммарные гармонические искажения (THD) (**) в режиме холостого хода	< 2%
Суммарные гармонические искажения (THD) (**) при линейной нагрузке:	< 4%
Форма сигнала: NEMA = TIF (**)	< 50
Суммарный коэффициент нелинейных искажений (**) при линейной нагрузке	< 5 % согласно CEI
Форма сигнала NEMA = TIF (**)	< 50
Форма сигнала IEC = THF (**)	< 2%
Необязательный	- Фильтры на входе воздуха: снижение мощности на 5%. - Фильтры на входе и выходе воздуха (IP 44): снижение мощности на 10% - Защита обмотки от воздействия агрессивных сред и относительной влажности более 95%. - Обогреватели - Тепловая защита обмоток статора - Стальная клеммная коробка

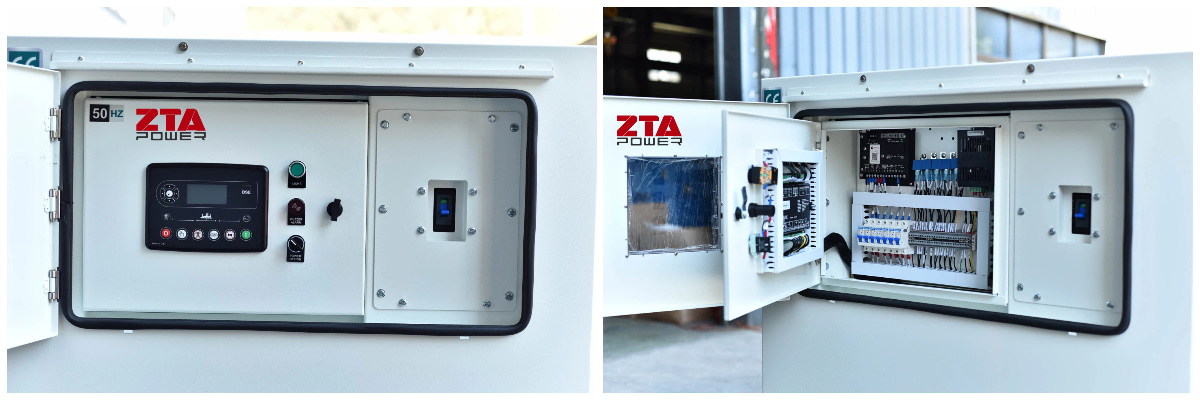

Расширенная панель управления

Приведённый ниже список оборудования и функций не является исчерпывающим.

Оборудование должно поставляться в рабочем состоянии и пригодным для выполнения своей функции; оно должно обеспечивать:

- Автоматический запуск,

- Запуск вручную,

- Тестовое положение,

- Полная остановка в случае вмешательства на съемочной площадке.

- Мониторинг и контроль функций безопасности:

- Сигнализация неисправностей, оптическая и акустическая, с оптической памятью для случаев, когда двигатель не запускается, отсутствует давление масла, отсутствует предварительная смазка, температура воды чрезмерно высока, температура масла чрезмерно высока, превышение скорости. Невозможность запуска с первой попытки должна быть зафиксирована для проведения проверки.

- Включение сигналов о работе: выходное напряжение генератора, нормально замкнутый автоматический выключатель, аварийный автоматический выключатель, наличие напряжения сети, перегрузка генератора, недостаток топлива.

- Защита генератора: автоматическая остановка двигателя,

- Дистанционная передача сигналов с помощью сухих контактов любой полярности.

- Перевести в автоматический режим работы.

- Установлено в ручном режиме.

- Установлен факт совершения преступления,

- Выведен из эксплуатации:

	Deepsea 6120	Deepsea 7320
Язык отображения	18	18
Языки можно хранить в модуле.	2	7
порт RS232	-(Нет в наличии)	√
порт RS485	■*(*указывает на необходимость добавления коммуникационного модуля DSE857.)	√
порт Ethernet	■**(**указывает на необходимость добавления коммуникационного модуля DSE855.)	■**(**указывает на необходимость добавления коммуникационного модуля DSE855.)
Защита от короткого замыкания	√	√
Защита от отрицательной последовательности фаз	√	√
защита от замыкания на землю	-(Нет в наличии)	√

Технические характеристики автоматического выключателя

Производитель	Деликси/Чинт
Емкость	250А
Полюс	3P

Технические характеристики стартерного аккумулятора

Стандартный объем поставок

Дополнительный объем поставок

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Каковы требования к техническому обслуживанию генераторной установки мощностью 125 кВА?

✅ Ежедневно / Перед каждым использованием (проверка оператором)

• Проверьте уровень моторного масла и долейте при необходимости.
• Проверьте уровень охлаждающей жидкости (если система не замкнутого контура с расширительным бачком).
• Проверьте уровень топлива и убедитесь в отсутствии утечек или загрязнения водой.
• Убедитесь, что напряжение батареи не превышает 24 В (для систем на 24 В); очистите клеммы, если они подверглись коррозии.
• Убедитесь в отсутствии ошибок на панели управления (например, Deepsea 6120/DSE7320).

Каждые 250 часов работы (или каждые 6 месяцев) – (Что наступит раньше)

Замена моторного масла и масляного фильтра.

Замените топливные фильтры (первичный и вторичный).

Осмотрите/замените воздушный фильтр (очистите или замените, если он засорился).

Проверьте натяжение и износ приводных ремней.

Проверьте выхлопную систему на наличие утечек или скопления сажи.

Проверьте работу автоматического переключателя режимов работы (АТС), если он установлен.

Работать под нагрузкой не менее 30 минут. – 60 минут (критично для резервных устройств)

Каждые 500 часов работы (или ежегодно)

Замените охлаждающую жидкость (если используете обычную охлаждающую жидкость; охлаждающая жидкость с увеличенным сроком службы может прослужить 2 года). – 3 года)

Проверьте турбокомпрессор (на наличие утечек масла или люфта подшипников).

Проверьте зазоры клапанов (на механических двигателях, таких как 6BTA5.9-G2).

Проверьте генератор:

Очистите обмотки от пыли (используйте сухой воздух низкого давления).

Проверьте надежность крепления клемм.

Проведите испытание сопротивления изоляции (мегомметр >5 МОм). Ω )

Проверьте аккумулятор: проверьте его под нагрузкой и очистите клеммы; заменяйте каждые 2 месяца. – 3 года

Проверьте крепежные болты и антивибрационные прокладки.

Каждые 1000 – 2000 часов (или каждые 2 часа) – 3 года)

Промывка и заправка системы охлаждения

Осмотрите/замените шланги и хомуты.

Проверьте работоспособность AVR (автоматического регулятора напряжения).

Осмотрите жгут проводов на предмет истирания или повреждений от перегрева.

Проведите испытание на полной нагрузке (для предотвращения образования нагара в дизельных двигателях).

Ключевые передовые методы

Избегать « без нагрузки ” Работа двигателя: Дизельные двигатели должны работать не менее 30 часов в сутки. – Периодически увеличивайте нагрузку до 50%, чтобы предотвратить образование «мокрого» слоя топлива (несгоревшее топливо в выхлопных газах).

Используйте оригинальные или одобренные производителем запчасти, особенно это касается фильтров, масла и охлаждающей жидкости.

Ведите журналы технического обслуживания: записывайте часы работы, замены масла, ремонты и результаты анализов.

Для резервных генераторов: запускайте их под нагрузкой еженедельно/ежемесячно. — даже если электроснабжение от сети стабильно.

Типичные расходные материалы для установки мощностью 125 кВА (пример: Cummins 6BTA5.9-G2)

Следование этому плану технического обслуживания позволит максимально повысить надежность, топливную экономичность и срок службы (обычно 15 000 км). – (более 25 000 часов для хорошо обслуживаемых комплектов).
