Дизель-генераторная установка Cummins 4BTA3.9-G2 с альтернатором UCI 224D, 50 кВт, 63 кВА, дизель-генераторная установка основного питания

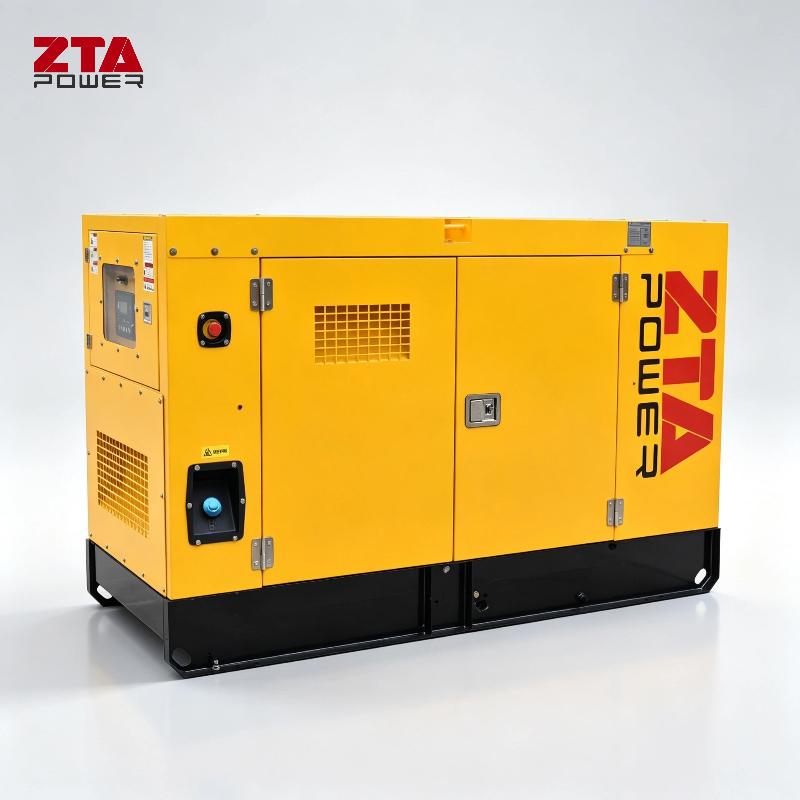

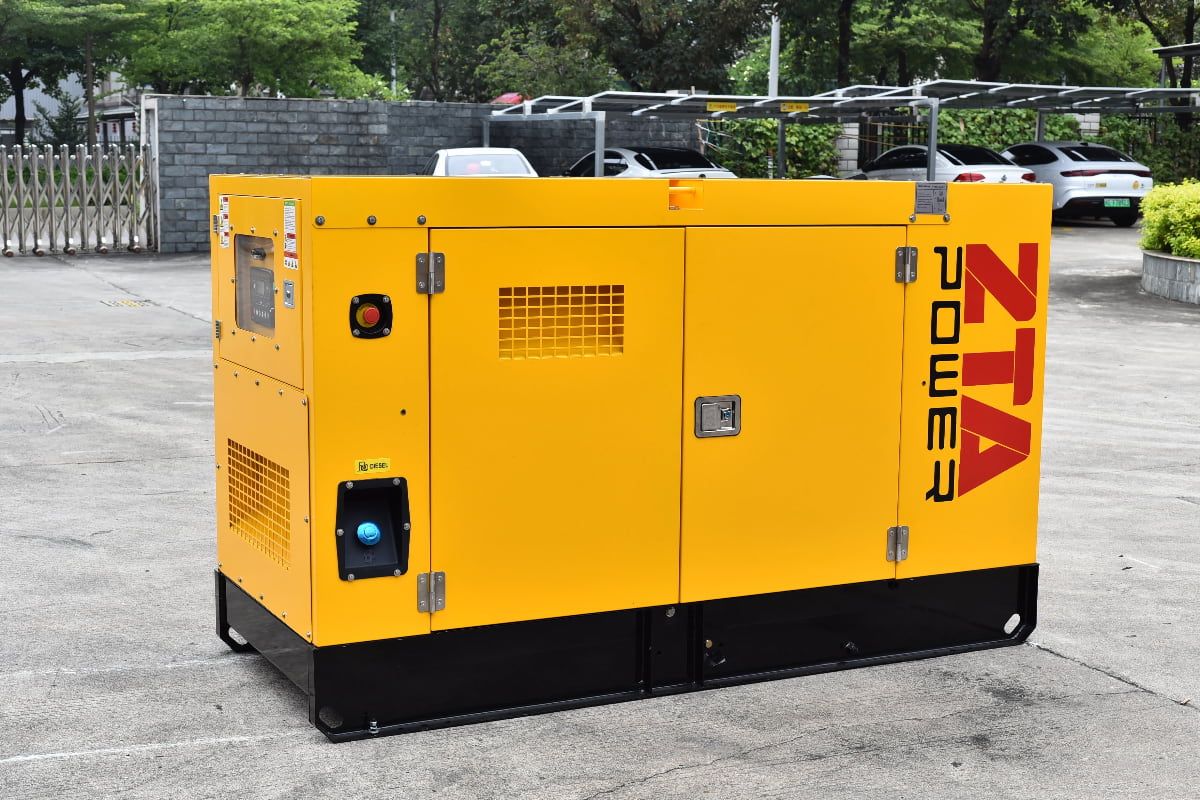

Дизель-генераторная установка Cummins мощностью 50 кВт / 63 кВА (основной режим)

Оригинальный двигатель Cummins 4BTA3.9-G2 + генератор STAMFORD UCI224D | 60 Гц · 220 В · Три фазы · 1800 об/мин

1. Обзор дизель-генераторной установки Cummins

Это дизель-генераторная установка мощностью 50 кВт / 63 кВА для основного режима работы, построенная на базе оригинального дизельного двигателя Cummins 4BTA3.9-G2 и бесщеточного генератора STAMFORD UCI224D. Данная дизель-генераторная установка Cummins, сконфигурированная для трехфазного выхода 220 В, 60 Гц при 1800 об/мин, предназначена для надежного непрерывного (основного) электроснабжения в коммерческих, промышленных и жилых объектах.

Являясь производителем дизель-генераторных установок Cummins, мы поставляем генераторные установки мощностью 50 кВт, 63 кВА, бесшумные генераторные установки и более мощные резервные генераторы с полным заводским нагрузочным тестированием, поддержкой оригинальными запасными частями и экспортной упаковкой. Типичные области применения этого трехфазного дизельного генератора включают: производственные линии заводов, строительные проекты, базовые станции телекоммуникаций, больницы и клиники, отели и курорты, фермы и системы орошения, насосные станции, центры обработки данных, горнодобывающие и нефтяные месторождения, а также резервное питание для офисов и домов.

Ключевые особенности этой дизель-генераторной установки мощностью 50 кВт

• Оригинальный двигатель Cummins – подлинный силовой агрегат DCEC (Dongfeng Cummins Engine Co., Ltd.) 4BTA3.9-G2, поддерживаемый всемирной сервисной сетью Cummins и оригинальными запасными частями.
• Бесщеточный генератор STAMFORD UCI224D с автоматическим регулятором напряжения (AVR) – стабильный выход с регулировкой напряжения прибл. ±1% и высокой способностью запуска двигателей.
• 60 Гц / 220 В / три фазы / 1800 об/мин – изготовлено точно в соответствии с требуемой вами электрической конфигурацией.
• Низкий расход топлива и низкие эксплуатационные расходы для непрерывной работы в основном режиме.
• Компактная конструкция открытого типа на раме – простота установки, обслуживания и перемещения на объекте.
• 100% заводское нагрузочное тестирование перед поставкой, с предоставлением отчета о нагрузочном тестировании.
• Полный комплект экспортных документов и послепродажная техническая поддержка для долгосрочного сотрудничества.
•

2. Основные технические характеристики

Примечание: Резервная мощность, шумозащитный кожух и автоматический ввод резерва (АВР) доступны по запросу.

3. Введение в дизельный двигатель Cummins – 4BTA3.9-G2

Сердцем этой дизельной генераторной установки Cummins мощностью 50 кВт является оригинальный дизельный двигатель Cummins 4BTA3.9-G2, произведенный DCEC (Dongfeng Cummins Engine Co., Ltd.) — совместным предприятием Cummins Inc. и одной из основных производственных баз Cummins в Китае. Этот четырехцилиндровый рядный четырехтактный двигатель объемом 3,9 литра оснащен турбонаддувом, промежуточным охлаждением и водяным охлаждением, а также чугунным блоком цилиндров для длительного срока службы при непрерывной работе генератора.

Он оснащен механическим рядным топливным насосом высокого давления и электронным регулятором GAC, который поддерживает стабильную частоту вращения двигателя и выходную частоту даже при изменении нагрузки. Обладая номинальной мощностью 67 кВт при 1800 об/мин, двигатель обеспечивает достаточный запас мощности для основной работы на 50 кВт, обеспечивая отличную переходную характеристику и длительный срок службы без неисправностей. Модель 4BTA3.9-G2 — это проверенная «рабочая лошадка» в составе дизельных генераторных установок Cummins по всему миру, отличающаяся низким расходом топлива, простотой обслуживания и доступностью оригинальных запасных частей через сервисную сеть Cummins практически в каждой стране.

Технические характеристики двигателя

4. Введение в генератор STAMFORD UCI224D

Генератором этого дизельного генератора мощностью 63 кВА является бесщеточный синхронный генератор STAMFORD UCI224D от Cummins Generator Technologies, одного из самых надежных имен в мире в производстве генераторов. UCI224D — это четырехполюсная бесщеточная машина с автоматическим регулятором напряжения (AVR), обеспечивающая регулировку напряжения в установившемся режиме прибл. ±1% и коэффициент гармонических искажений (THF) менее 2% — чистая, стабильная электроэнергия, безопасная для чувствительного электронного оборудования.

Созданный в соответствии с международными стандартами, включая BS EN 60034, IEC 34, NEMA MG1-32, VDE 0530 и CSA C22.2-100, UCI224D предлагает изоляцию класса H и степень защиты IP23, с отличной способностью к запуску двигателя и низким реактивным сопротивлением для надежной работы при внезапных изменениях нагрузки. Он согласован с двигателем 4BTA3.9-G2 для обеспечения стабильной основной выходной мощности 50 кВт / 63 кВА при 60 Гц, а его 12-выводная переподключаемая обмотка позволяет гибко настраивать напряжение.

Технические характеристики генератора

5. Процесс производства и сборки

Каждая дизель-генераторная установка Cummins с нашего завода проходит контролируемый процесс производства и сборки с записями проверок на каждом этапе. Основные этапы следующие:

1. Изготовление рамы – стальная опорная рама нарезается, сваривается, подвергается дробеструйной обработке и покрывается антикоррозийной краской.
2. Монтаж двигателя и генератора – двигатель Cummins и генератор STAMFORD устанавливаются на опорную раму с помощью антивибрационных демпферов.
3. Прецизионная центровка муфты– гибкая муфта выравнивается с помощью индикатора часового типа для контроля соосности, что обеспечивает плавность хода и длительный срок службы подшипников.
4. Установка вспомогательных систем– устанавливаются радиатор и защитная решетка вентилятора, охлаждающие трубы, топливопроводы, выхлопная система, аккумулятор и кабели.
5. Панель управления и электропроводка– устанавливается панель управления, прокладывается и проверяется по электрической схеме полный жгут проводов, а также настраиваются автоматический выключатель и устройства защиты.
6. Заправка смазочными материалами и охлаждающей жидкостью– моторное масло, охлаждающая жидкость и топливо заливаются в соответствии со спецификацией.
7. Испытание под 100% нагрузкой– установка проходит обкатку и испытания под нагрузкой 25% / 50% / 75% / 100% от номинальной. Частота, напряжение, давление масла, температура охлаждающей жидкости, расход топлива и вибрация фиксируются в отчете об испытаниях под нагрузкой.
8. Окончательная проверка и упаковка– проверка на герметичность, проверка внешнего вида, защитная обертка и упаковка в экспортный деревянный ящик.

Ключевые пункты контроля качества

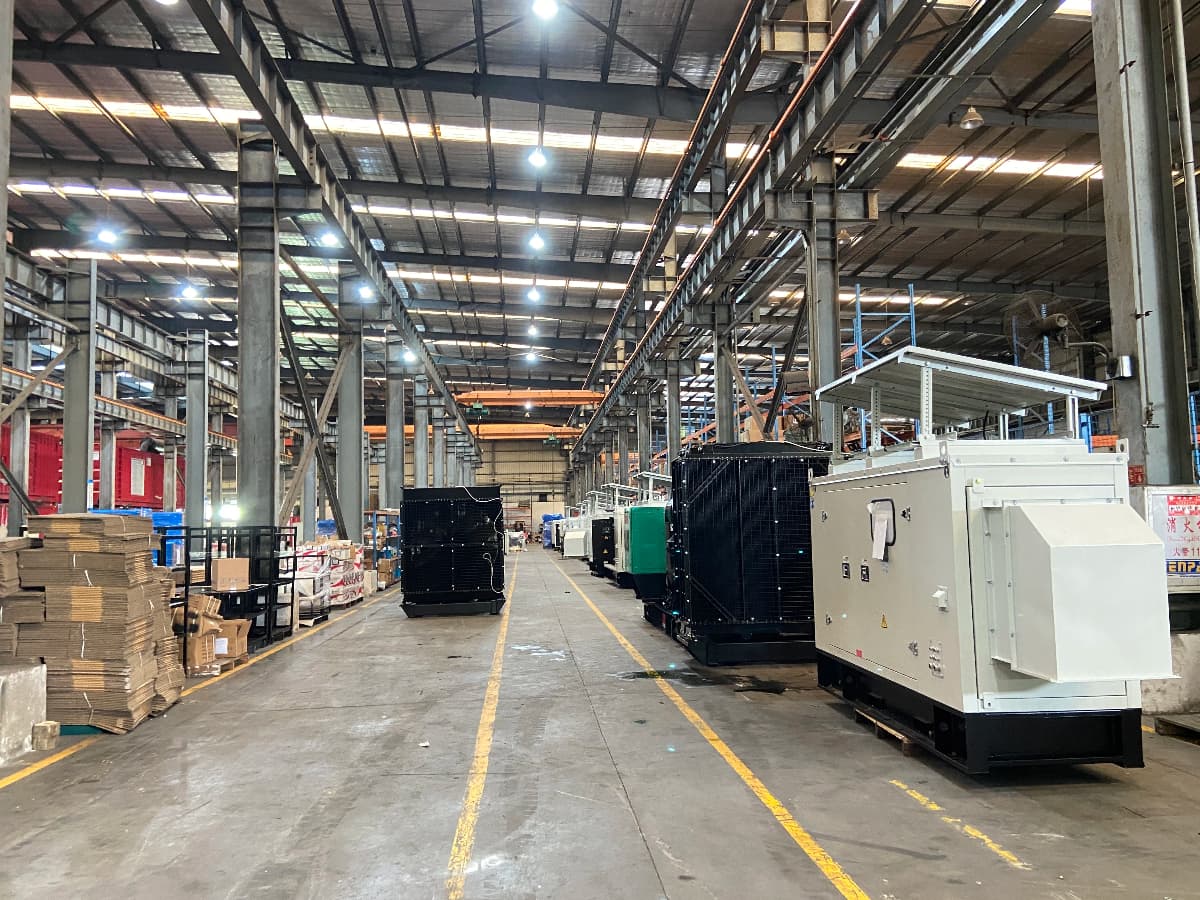

6. Заводское производственное оборудование и рабочий процесс

Основное производственное оборудование

• Станки для резки и гибки с ЧПУ для точного изготовления опорной рамы
• Автоматическое (роботизированное) сварочное оборудование для обеспечения стабильного качества сварных швов
• Линия дробеструйной обработки и автоматической покраски для долговечного антикоррозийного покрытия
• Мостовые краны и вилочные погрузчики для безопасного перемещения материалов
• Стенд для испытания генераторов под нагрузкой с резистивным нагрузочным модулем для тестирования при 100% нагрузке
• Прецизионные приборы: лазерный инструмент для центровки, тепловизор, виброметр, тестер изоляции

Производственный рабочий процесс

1. Входной контроль материалов– двигатель, генератор, панель управления и компоненты проверяются на соответствие спецификации заказа и записям контроля.
2. Планирование производства– каждый заказ планируется и отслеживается по номеру заказа для обеспечения своевременной доставки.
3. Сборка и технологический контроль качества– межоперационный контроль осуществляется на каждом рабочем месте; несоответствующие детали отбраковываются и заменяются.
4. Финальное нагрузочное испытание– 100% дизель-генераторных установок проходят нагрузочные испытания перед упаковкой, отчет об испытаниях архивируется и предоставляется заказчику.
5. Упаковка и отгрузка– экспортная упаковка, фотографии погрузки и полный комплект отгрузочных документов.

Гарантия качества: наш завод работает в соответствии со строгой системой менеджмента качества согласно ISO 9001, и каждая дизель-генераторная установка Cummins проверяется нашей командой контроля качества перед тем, как покинуть цех.

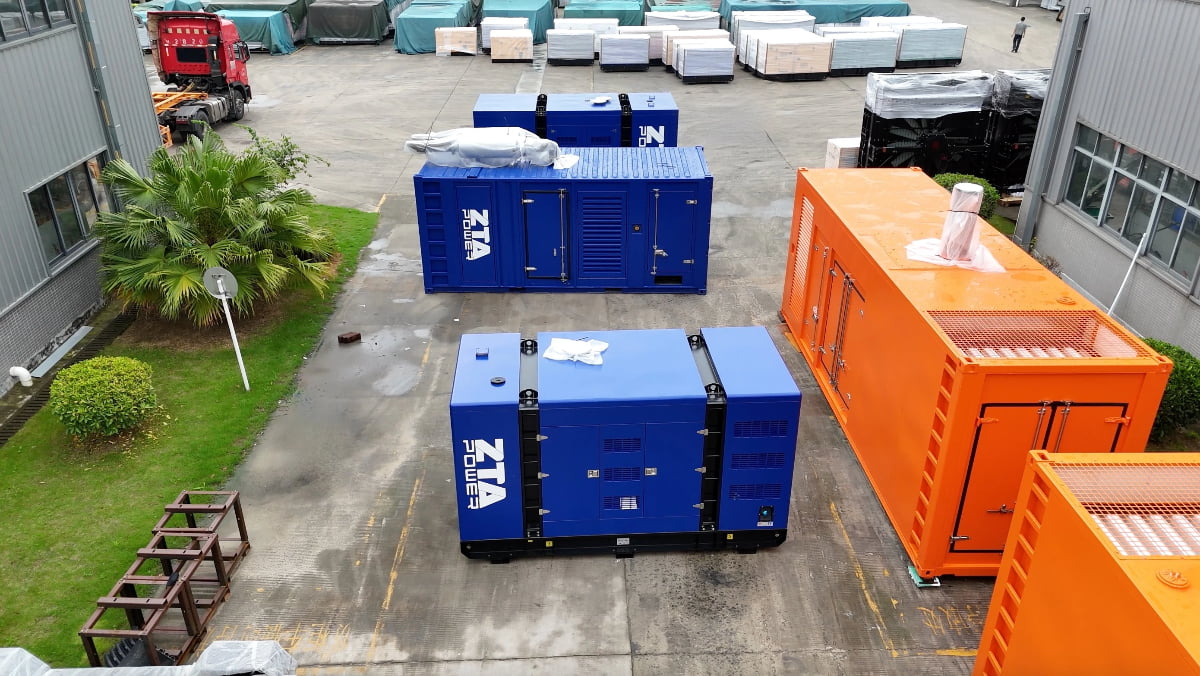

7. Детали упаковки, габариты и загрузка контейнера

Детали экспортной упаковки

Габариты и загрузка контейнера (типовые)

Примечание: упаковка может быть выполнена по индивидуальному заказу (на салазках, в шумозащитном кожухе или на контейнерной платформе flat rack). Фотографии погрузки будут предоставлены перед отправкой, доступны торговые условия FOB / CIF / EXW.

8. Сильные стороны компании

Мы являемся профессиональным производителем дизель-генераторных установок, специализирующимся на дизель-генераторных установках Cummins, бесшумных генераторных установках и индивидуальных энергетических решениях. Наш завод оснащен полной производственной линией и опытной технической командой.

• Многолетний опыт производства дизельных генераторов [подтвердить количество лет]
• Полная производственная линия от изготовления рамы до финального нагрузочного испытания
• 100% заводское нагрузочное испытание перед поставкой, предоставляется отчет об испытаниях
• Экспортируется в различные страны по всему миру
• Поддержка оригинальными запасными частями и англоговорящая команда по продажам и послепродажному обслуживанию
• Приветствуется брендирование OEM и долгосрочное сотрудничество с дистрибьюторами / агентами

9. Часто задаваемые вопросы (FAQ)

В1. Является ли это оригинальной дизель-генераторной установкой Cummins?
Да. Двигатель — оригинальный Cummins 4BTA3.9-G2, произведенный DCEC (Dongfeng Cummins Engine Co., Ltd.), а генератор переменного тока — оригинальный STAMFORD UCI224D. Мы предоставляем номер двигателя и данные с заводской таблички генератора, а оригинальные запасные части доступны через сервисную сеть Cummins.

В2. В чем разница между основной мощностью и резервной мощностью?
Основная мощность — это выходная мощность, которую генератор может обеспечивать непрерывно при переменной нагрузке в течение неограниченного количества часов. Резервная мощность предназначена для ограниченного использования в экстренных случаях при сбое в электросети. Данная установка имеет номинальную мощность 50 кВт / 63 кВА в режиме основной мощности, при необходимости может быть предложен номинал резервной мощности.

В3. Можно ли настроить напряжение и частоту?
Да. Мы можем поставить оборудование с частотой 50 Гц или 60 Гц и напряжением, например, 220 В / 380 В / 400 В / 440 В, трехфазное или однофазное, в соответствии с вашим местным стандартом и областью применения.

В4. Каков ваш срок поставки?
[Около 30 рабочих дней] в зависимости от наличия на складе и конфигурации.

В5. Как насчет гарантии и послепродажного обслуживания?
[12 месяцев или 1000 часов наработки, в зависимости от того, что наступит раньше]. Мы предоставляем техническую поддержку по электронной почте, WhatsApp и видеосвязи, а также можем быстро отправить запасные части при необходимости.

В6. Предоставляете ли вы запасные части?
Да. Мы можем предоставить список рекомендуемых запасных частей вместе с машиной и держать на складе распространенные быстроизнашивающиеся детали (фильтры, ремни и т. д.).

В7. Каков расход топлива?
Фактические данные по расходу топлива при нагрузочном тестировании предоставляются вместе с машиной. Для справки: генераторная установка мощностью 50 кВт обычно потребляет около 13–15 л/ч при 100% нагрузке [подтвердите по вашему отчету об испытаниях].

В8. Как упаковывается и отправляется генератор?
Он упаковывается в фумигированную тару, соответствующую экспортным стандартам, и отправляется морским фрахтом. Мы делаем фотографии погрузки перед отправкой и предоставляем полный пакет экспортных документов. Доступны условия FOB, CIF и EXW.

В9. Можете ли вы сделать бесшумную (звукоизолированную) версию или добавить АВР?
Да. Бесшумный кожух, установка на прицеп, автоматический ввод резерва (АВР) и удаленный мониторинг доступны в качестве опций.

В10. Принимаете ли вы OEM-заказы и сотрудничество с дистрибьюторами?
Да. Мы приветствуем брендирование OEM и долгосрочное сотрудничество с дистрибьюторами / агентами. Пожалуйста, свяжитесь с нами для обсуждения условий.
