Дизельный генератор Cummins QSK19-G4 мощностью 520 кВт и 650 кВА

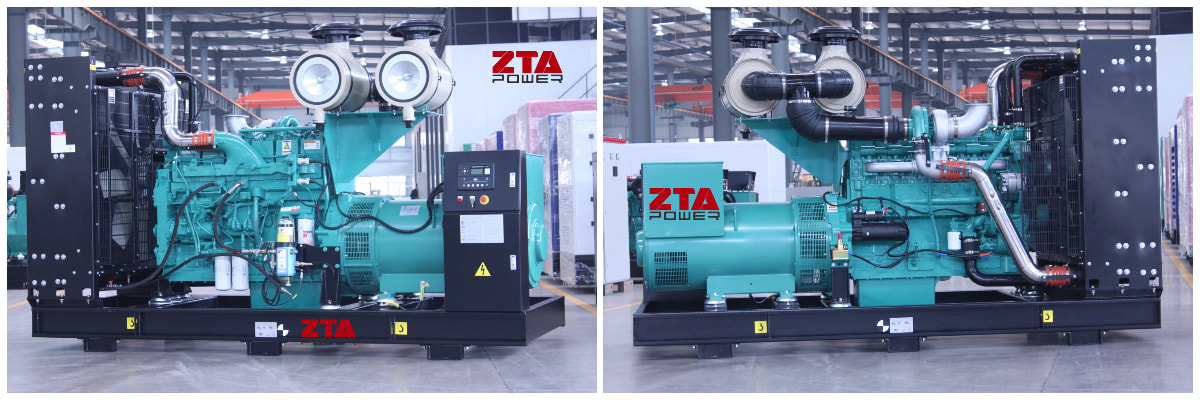

Дизельный генератор Cummins QSK19-G4 мощностью 520 кВт / 650 кВА

Выходная мощность 520 кВт / 650 кВА: разработан для требовательных промышленных и резервных применений.
- Двигатель Cummins QSK19-G4: гарантирует легендарную долговечность, топливную экономичность и простоту обслуживания.
- Универсальное решение для электроснабжения: идеальный выбор для горнодобывающей промышленности, морского хозяйства, строительства и крупных объектов.
- Надежная работа: обеспечивает бесперебойность электропитания в самых сложных условиях

Общие характеристики звукоизолированной закрытой генераторной установки

Дизельный двигатель: должен быть не менее 6 цилиндров, с турбонаддувом, развивать мощность при 1500 об/мин и выдерживать перегрузку 10% при следующих климатических условиях:

Высота:

Максимальная температура: 45°C,

Максимальная влажность: 100%

Смазка всего двигателя, за исключением водяного насоса и, возможно, топливного насоса, должна обеспечиваться автоматически шестеренчатым насосом.

Масляные фильтры: «полнопоточного» типа должны быть расположены последовательно в начале смазочного контура.

Охлаждающий контур: масло, нагнетаемое смазочным насосом, проходит через систему охлаждения, которая защищена от возможных избыточных давлений при охлаждении автоматической байпасной системой.

Насос охлаждающей воды: охлаждение радиаторного типа. Центробежный насос должен быть установлен спереди на корпусе распределительного механизма.

Для снижения температуры приточного воздуха необходимо предусмотреть охлаждение турбонаддувочного воздуха.

Насос впрыска: один или два моноблочных насоса впрыска, расположенных бок о бок. Подача насоса регулируется вращением плунжеров, управляемых рейкой, соединённой с регулятором.

Форсунки: Форсунки должны быть легкосъемными. Подсоединение топливопроводов и сливных трубок к держателю форсунок должно осуществляться снаружи клапанных крышек, чтобы предотвратить разбавление смазочного масла дизельным топливом в случае разрыва трубок или неплотной затяжки соединений.

Устройства безопасности:

- Ограничитель скорости должен отключать подачу топлива к топливным насосам высокого давления в случае выхода дизеля из-под контроля.

- Два контакта манометра, установленных соответственно на выпускном коллекторе воды двигателя и на коллекторе смазочного масла, что позволяет определять недостаток давления масла или воды.

Турбонаддув: Должен обеспечиваться турбокомпрессором, работающим на отработавших газах. Скорость впрыска должна быть отрегулирована таким образом, чтобы не допускать значительного повышения давления топлива.

Необходимо предусмотреть пересечение впускных и выпускных клапанов для обеспечения продувки камеры и избежания увеличения тепловых напряжений.

Аксессуары: Двигатель должен быть укомплектован всеми принадлежностями, топливным насосом высокого давления, форсунками, впускными и выпускными коллекторами, фильтрами, водяными насосами, масляным насосом, турбонагнетателем, воздушным охладителем, топливными фильтрами, регулятором.

Регулятор: должен быть электронным, чувствительным к изменениям скорости и нагрузке, с регулируемым устройством регулировки статизма. Специально адаптирован для регулирования генераторной установки и должен включать в себя:

- Более быстрый и более медленный двигатель для регулировки скорости, который должен управляться дистанционно,

Система удаленного выключения

Характеристики и производительность

Технические характеристики генераторной установки

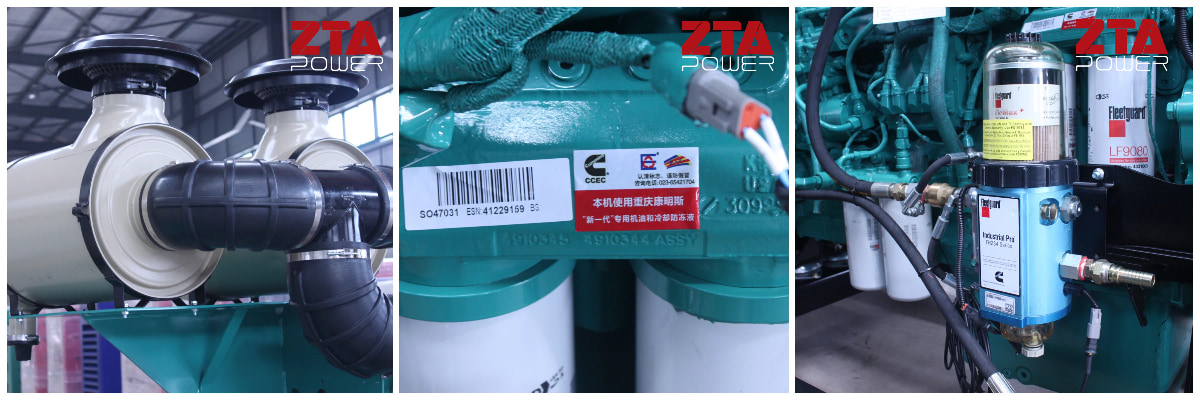

Техническое описание дизельного двигателя Cummins QSK19-G4

Двигатель для комплекта 630 кВА

• Упрощенное техническое обслуживание — интервалы обслуживания 500 часов с доступом к компонентам спереди
• Глобальная поддержка Cummins — более 2000 сервисных центров в 190 странах

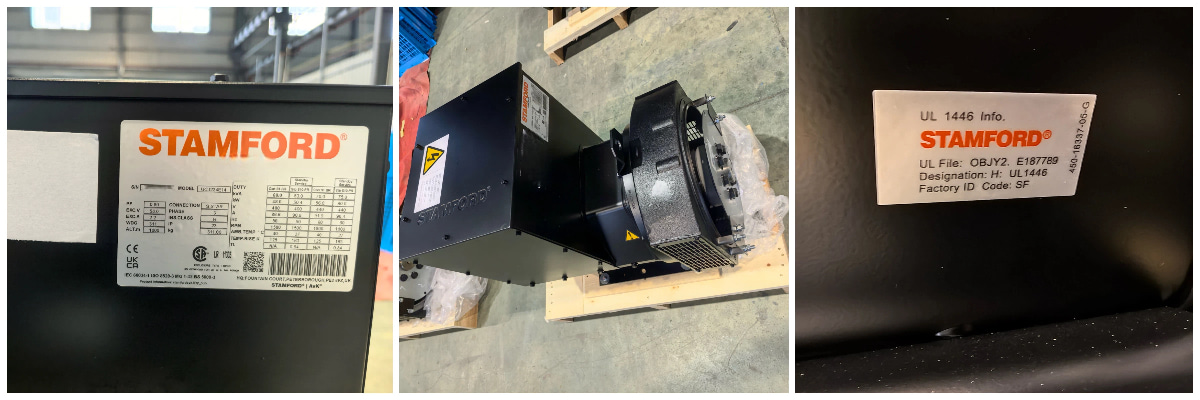

Технические характеристики генератора Stamford

Генератор должен быть бесщеточного типа, IP 23, самовентилируемый, оснащенный фланцевым подшипником, иметь изоляцию класса H, способную выдерживать повышение температуры на 100 °C выше температуры окружающей среды.

Возбудитель, установленный на конце вала, должен быть вращающегося диодного типа, бесщеточный.

Должен быть предусмотрен статический регулятор, позволяющий поддерживать напряжение в пределах + или - 5% максимум, установленный на панели управления и контроля.

Модель генератора Stamford	С5Л1С-Ф4
Стандарты	спроектированы, изготовлены и испытаны в соответствии с уровнем обеспечения качества ISO9001 и соответствуют требованиям IEC 60034-1 и ISO8528-3.
Стандарт AVR	Включено
Доступное напряжение	50 Гц: 415/240 В, 400/230 В, 380/220 В, 220/127 В, 60 Гц, 480/277 В, 220/127 В
Класс изоляции	ЧАС
Количество проводов	6
Полюс	4
Защита	ИП 23
Высота	≤1000 м
Муфта	Звезда с выведенной нейтралью.
Регулировка напряжения	± 1%
Суммарный коэффициент гармонических искажений (**) на холостом ходу	< 3,5 % согласно CEI
Суммарный коэффициент гармонических искажений (**) при линейной нагрузке	< 5 % согласно CEI
Форма сигнала NEMA = TIF (**)	< 50
Форма волны IEC = THF (**)	< 2%
Необязательный	- Фильтры на впуске воздуха: снижение мощности на 5% - Фильтры на входе и выходе воздуха (IP 44): снижение номинальных характеристик на 10% - Защита обмоток для суровых условий и относительной влажности более 95% - Обогреватели помещений - Тепловая защита обмоток статора - Стальная клеммная коробка

Шасси: Шасси должно быть общим для дизельного двигателя, генератора переменного тока, приводного двигателя и топливного бака, интегрированных в комплект.

Он должен состоять из стальных балок, соединенных между собой сварными механическими элементами с точками подъема и виброгасителями.

Двигатель и генератор должны быть соединены гибкой муфтой. На вентиляторе радиатора, зарядном генераторе и муфте двигатель-генератор должны быть предусмотрены защитные решётки.

Устройства безопасности: комплект должен быть оснащен всеми обычными устройствами безопасности для данного оборудования, а именно:

отсутствие предварительной смазки,

отсутствие давления масла (2 порога),

температура воды (2 порога),

управление охлаждением,

температура масла,

превышение скорости.

Оборудование безопасности и контроля

Топливный бак, емкостью не менее 10 часов работы, встроенный в базовое крепежное шасси комплекта, оснащен принадлежностями, позволяющими интегрировать систему автоматической заправки, а также принадлежностями для контроля уровня дизельного топлива и дистанционной сигнализации.

- Охлаждение установки.

- Контур отработавших газов.

- Все устройства, компоненты и принадлежности, необходимые для правильного функционирования комплекта.

- Крепление и подключение всех основных и вторичных распределительных кабелей, необходимых для монтажа комплекта и не предусмотренных в других главах.

В комплект интегрирован пульт автоматического управления и контроля, в состав которого входят:

Устройство автоматического запуска/останова с системой определения трехфазной сети, запуск по внешней команде, защита от микропрерываний, защита от превышения скорости, задержка выключения двигателя.

Переключатель зажигания ВКЛ/ВЫКЛ

7-позиционный переключатель вольтметра

Кнопка проверки лампы

Аварийная остановка

Расширенная панель управления

Приведенный ниже перечень оборудования и функций не является исчерпывающим.

Оборудование должно поставляться в рабочем состоянии и соответствовать функциям, для которых оно предназначено; оно должно обеспечивать:

- Автоматический запуск,

- Ручной запуск,

- Тестовая позиция,

- Полная остановка в случае вмешательства на съёмочной площадке,

- Мониторинг и контроль функций безопасности:

- Сигнализация неисправностей, оптическая и акустическая с оптической памятью: отсутствие запуска, недостаточное давление масла, отсутствие предварительной смазки, повышенная температура воды, повышенная температура масла, превышение скорости. Неудачный запуск с первой попытки должен быть зафиксирован для проведения проверки.

- Сигнализация работы установки: выход генератора, нормально замкнутый автоматический выключатель, аварийно замкнутый автоматический выключатель, наличие напряжения сети, перегрузка генератора, отсутствие топлива,

- Защита генератора: автоматическая остановка двигателя,

- Дистанционная сигнализация сухими контактами любой полярности.

- Установить в автоматический режим работы,

- Установить в ручной режим,

- Установлено в вине,

- Выведен из эксплуатации:

Контрольно-измерительные приборы:

- Вольтметр, амперметр, частотомер, счетчик моточасов, индикаторы воды и температуры, вольтметр аккумулятора, индикатор давления масла, датчик дизельного топлива

- Показатели безопасности и эксплуатации:

- Отсутствие давления масла, неисправность температуры двигателя, неисправность зарядного генератора, индикатор аварийной остановки, низкий уровень дизельного топлива, наличие напряжения в сети

- Выходная мощность и напряжение генератора, индикатор отсутствия запуска

- Четырехполюсный автоматический выключатель для защиты установки, интегрированный в панель управления и контроля со вспомогательными контактами для передачи сигналов тревоги.

- Статическое зарядное устройство.

- Общая звуковая сигнализация с предоставлением контакта для дистанционного оповещения о тревоге.

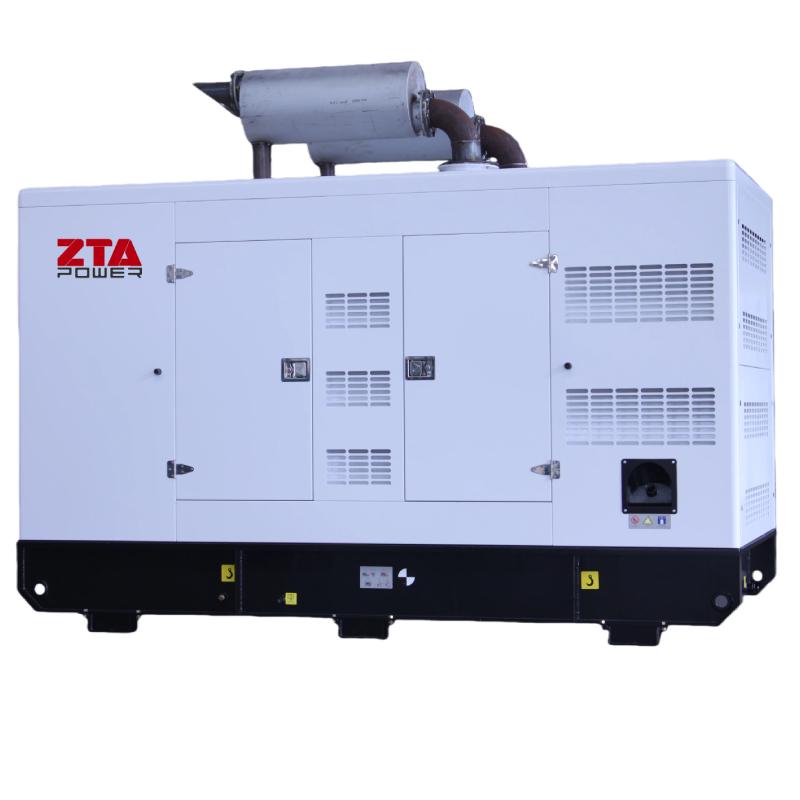

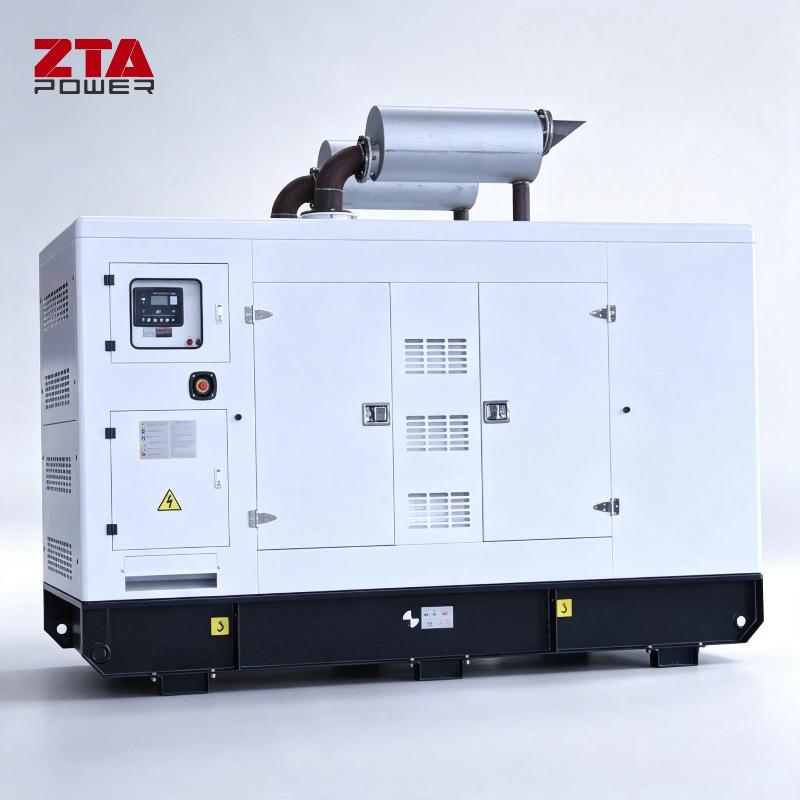

- Компактный звукоизоляционный кожух LWA 95 с легким доступом для обслуживания, соответствующий европейским стандартам.

- Устройства предварительного подогрева воды и масла двигателя.

- Противоконденсатное сопротивление на генераторе.

- Глушители и звукоизоляционные аксессуары.

- Вытяжная труба. Дымовая труба должна возвышаться над парапетом террасы здания не менее чем на 1 м.

- Система группировки тревог от комплекта, суточного резервуара и накопительного бака с обеспечением сухого контакта для удаленного оповещения об общей тревоге.

- В диспетчерской должен быть предусмотрен контакт для дистанционной команды остановки установки.

- Кнопка аварийной остановки, расположенная возле дверцы доступа, включая проводку.

- Предварительные испытания перед приемкой, включая предоставление необходимого испытательного оборудования и специализированного персонала.

	Дипси 6120	Дипси 7320
Язык отображения	18	18
Языки могут быть сохранены в модуле	2	7
порт RS232	-(Нет в наличии)	√
порт RS485	■*(*указывает, что необходимо добавить модуль связи DSE857.)	√
Ethernet-порт	■**(**указывает, что необходимо добавить модуль связи DSE855.)	■**(**указывает, что необходимо добавить модуль связи DSE855.)
Защита от короткого замыкания	√	√
Защита от обратной последовательности фаз	√	√
Защита от замыкания на землю	-(Нет в наличии)	√

Металлообработка

Все металлоконструкции должны быть оцинкованы методом горячего цинкования после механической обработки и должны включать:

- Двери с замком «антипаника»,

- Уголки и рифленые пластины, укладываемые на желоба,

- Все опоры и аксессуары, необходимые для установки оборудования,

- Жалюзийные панели для забора и выброса воздуха

Спецификация автоматического выключателя

Производитель	Delixi/Chit/Schneider/ABB
Емкость	1250А
Полюс	3P

Технические характеристики пусковой батареи

Стандартный объем поставки

Дополнительный объем поставки

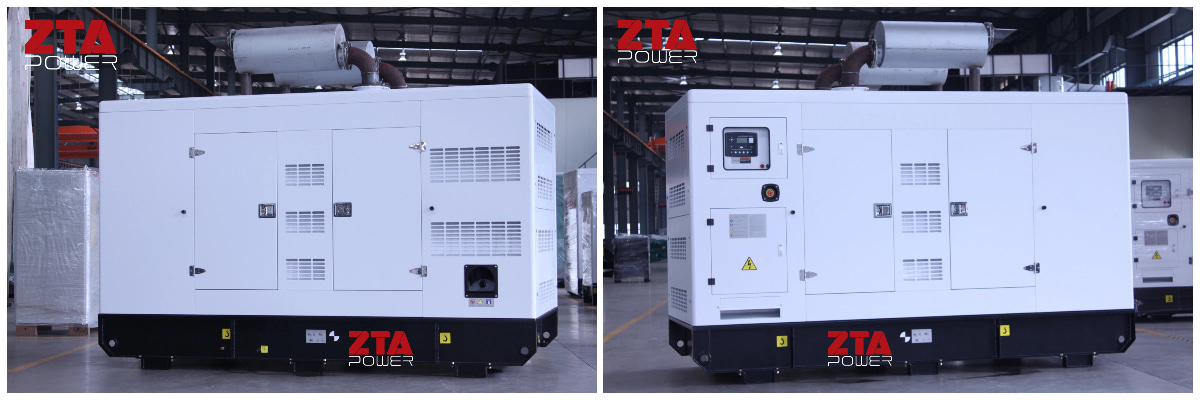

Фотография Silent Canopy
